卷染机电气控制设计,无锡三盛攻克帐篷布卷染机“浅头子”通病

作者: 编辑: 来源: 发布日期: 2019.09.10 02:14:00

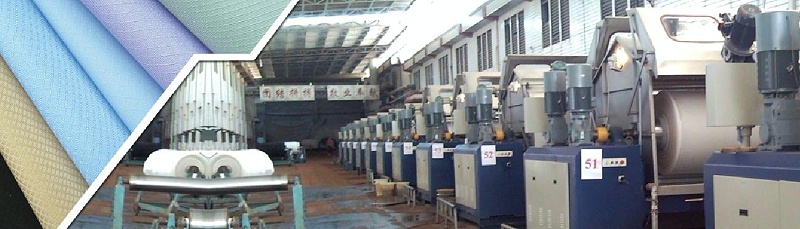

卷染机

染色机染色时,织物由被动卷布辊退卷入槽,再绕到主动卷布轴上,这样运转一次,称为一道。织物卷一道后又换向卷到另一轴上,主动轴也随之变换。染毕,织物打卷出缸。卷染机烘干定型时在布的前面或尾巴部分会出现十几米到二十米左右染色不均颜色偏浅的区域俗称“浅头子”,“浅头子”是卷染机的通病,染色布料用来做衣服时,普通衣物有浅头子不明显,因此耗费布料不是很多,由于帐篷用布通常采用缝合拼接的手法,因此对色差很敏感,因此细微的色差都会很明显。

卷染机通病“浅头子”
该双变频卷染机控制系统中所使用的英威腾GD35系列变频器具备优秀的转矩控制功能,转矩输出精度高,在实际应用过程中从棉布到革基布到涤塔夫再到尼丝纺都能适应,所以英威腾系统第一个特点是:可染色布的种类多,张力可调范围大。常州某卷染机生产厂家生产销售的的一批帐篷布专用卷染机就面临着“浅头子”难题,稍微的偏差就能造成布料严重浪费,因此只有消除“浅头子”才能改善卷染机质量、提升染布效率、为客户节省成本。该卷染机客户找到我们,要我们针对该厂生产的帐篷布料染色机进行卷染机控制系统的工艺改进。我司了解了客户需求后当即派出经验丰富的徐工前去了解情况。据了解,该厂生产的卷染机出厂时已内置“消浅”功能,但是卷染机调试过程中发现消浅功能效果不明显,仍然会有20m左右浅头子导致布料浪费,这对于我们来说既是机遇也是挑战。 特色回染工艺:仅布匹开始和结束的浅色区为目标来回走道次。

攻克“浅头子”难题

提高生产速度,提高产量一直是染厂的目标,为了能快一些,设计的英威腾卷染机双变频控制系统做了如下工作:经过多方研究与优化方案调整,我们对卷染机进行了“三整一优”的改进,三整即为速度调整、加热调整、染色工艺调整,一优则为设计方案中“浅头子”优化。经过多番实践,该客户的帐篷布料卷染机控制系统“浅头子”由20m缩减到5m左右,这也标志着攻克了帐篷布料卷染机“浅头子”通病。 为了防止道次结束时跑脱头,有的系统掉头需提前50圈开始减速,到后面10圈速度非常慢,究其原因:没有计算系统的惯量,不知道多大卷径的辊筒需要多大的力量来减速,无法平稳加减速和掉头。设计的英威腾卷染机双变频控制系统引入惯量自动测试和自动计算,很好的解决了这一问题。在100米/分钟车速下的只需提前不到8圈开始减速,而且掉头非常平稳,这样每道又可约1分钟,而且刹车也很平稳,得道客户的肯定。

自1999年成立至今,在纺织行业内卷染机电气控制领域“做细做精”。开发出了多套双变频卷染机控制系统,配套了行业内多家知名企业如浙江华海,无锡高特迈,无锡宏达,诸暨亿创等,装机量超过3000台,控制系统成熟稳定。同时也“深入钻研”,攻克了多个卷染机业内难题,欢迎大家来电咨询,我们愿意和大家相互支持,共同发展。
