人造草坪拉丝机的自动控制系统设计

2019-08-19 09:23

拉丝机控制系统

人造草坪诞生于上个世纪60年代的美国,它是以非生命的塑料化纤产品为原料采用人工方法制作的拟草坪。它不像天然草坪一样需要消耗生长必需的肥料、水等资源,能满足全天 24小时高强度的运动需要,且养护简单、排水迅速、场地平整度优秀,因此作为制造人造草坪中的拉 丝环节的人造草坪拉丝机便应运而生了。凭借自身实力和产品优势在竞争激烈的 人造草坪拉丝机系统方案供应 中脱颖而出,得了人造草坪拉丝机客户的青睐与信赖,为其 设计了人造草坪拉丝机自动控制系统

拉丝机控制系统构造
为客户设计的人造草坪拉丝机 自动控制系统分为送料机、输送螺杆、加热器、挤出机、冷却水箱、拉丝辊、绕丝机,该系统可以让以上各个机构统一协调,平稳有序的工作。

拉丝机控制系统特色

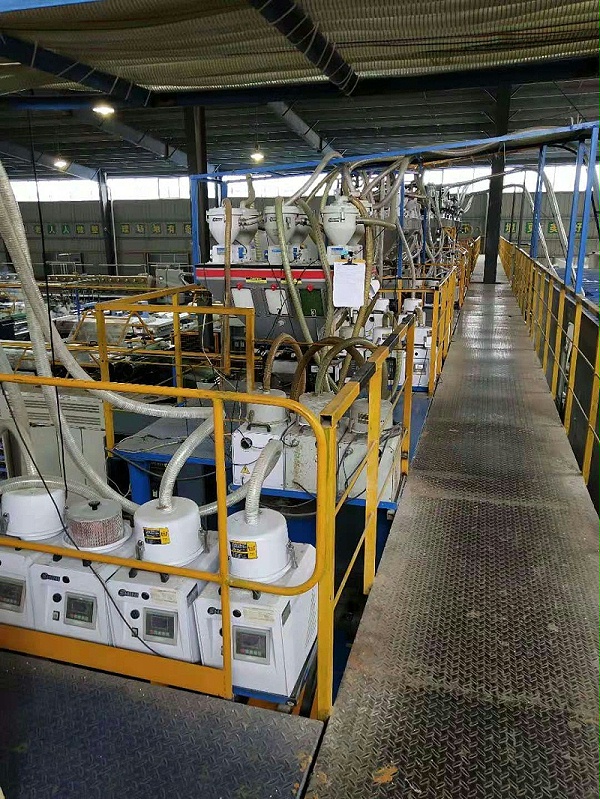

该人造草坪拉丝机自动控制系统 能让从化纤原料开始一直到绕丝成卷,全程自动化完成,无须人员干预,既可以保证生产效率,又可以保证产品质量。送料机采用自动吸料技术,当料斗里面的原料消耗到一定程度后,吸料机便利用压差将料池里面的原料自动吸到料斗内,实现自动送料的功能。输送螺杆可以将原料在加热管道里面进行融化并加压,为后面的挤出机做准备。加热器主要就是将管道进行加热,并且通过 PID控制温度的稳定,精度可达± 0.5℃,实现温度的精准控制。挤出机通过挤出电机加压将液体原料从挤出机下面的模板挤出来,形成一条一条的预拉丝。预拉丝落入挤出机下面的冷却水箱内,将预拉丝固化。然后将其绕在绕丝机上面,绕丝机分两台,通过速度差,后面的转速大于前面的转速,从而将预拉丝拉成成品丝。最后将成品丝绕在绕丝机上面的缠绕轴上面,紧接着一卷卷的成品丝便缠绕完成,为下一步的人造草坪的编织做好准备。

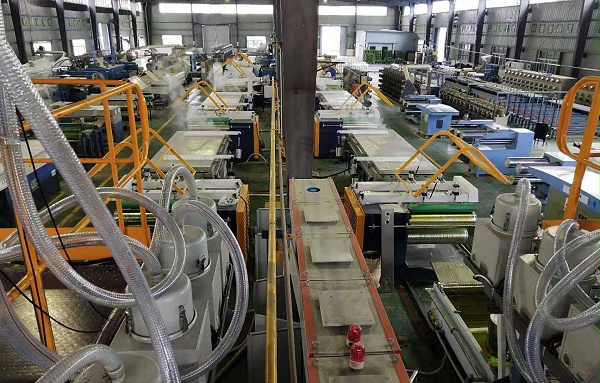

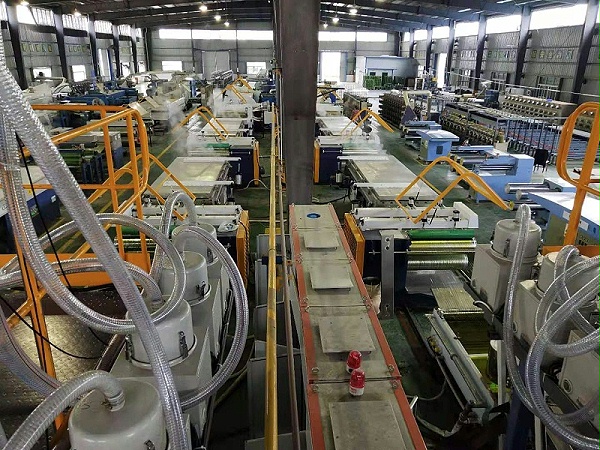

拉丝机自动控制系统  人造草坪拉丝机自动控制系统

拉丝机控制系统品质
系统均采用国际大品牌的自动化产品,作为施耐德系统集成商,优选施耐德产品,品质得以保证。 PLC又称可编程序控制器,它作为整个系统的大脑,显得至关重要,该系统配备的 PLC可以支持二十路以上的PID 控制,能够满足大多数场景的应用。除此之外,拥有强大的通讯能力,自带两路串行通讯端口和一路以太网通讯端口。 PLC与变频器通过串口进行通讯控制,实现速度的精准控制,增强系统的稳定性。 HMI触摸屏又称人机界面,是人与机器的对话交流窗口,触摸屏可以显示整个设备的运行状况,比如有没有报警,产量多少,温度控制是否精准,还可以进行系统的微调,同时可以对数据和报警进行记录,方便维护人员查看设备的历史状况。在操作这一块,由于有了触摸屏的加持,许多操作都可以集成到画面里面来,便少了很多外面的按钮安装,除了减少制造工序外,更重要的是可以减少日后出现故障的概率,降低客户的停机维护成本。
