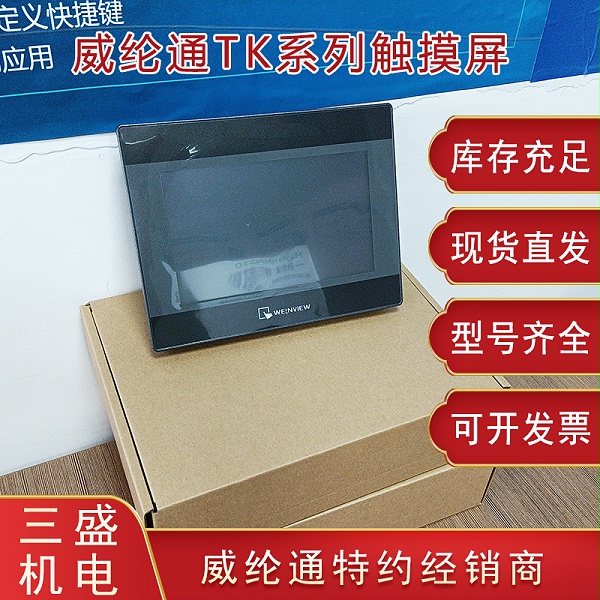

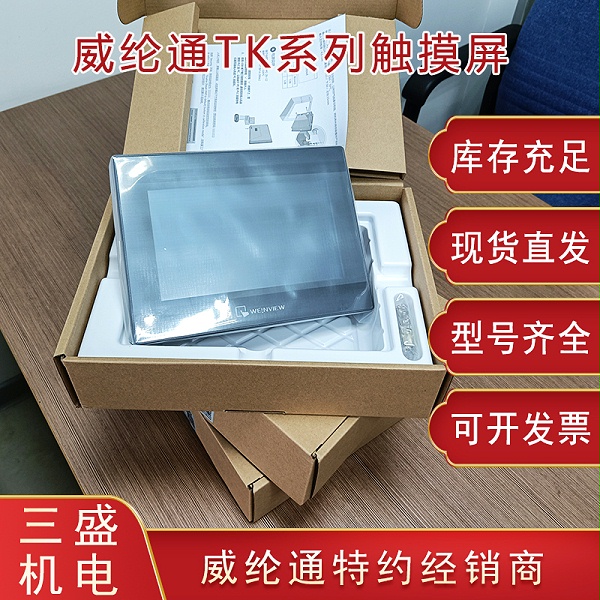

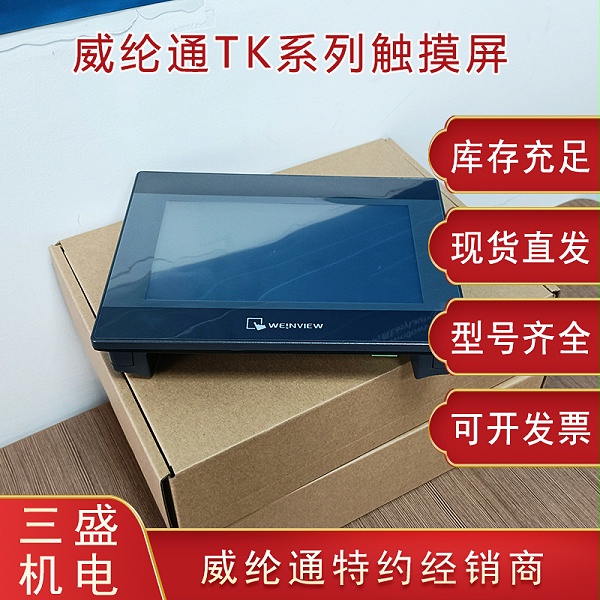

威纶通TK系列触摸屏

  • 威纶通TK系列触摸屏
  • 威纶通TK系列触摸屏
  • 威纶通TK系列触摸屏
  • 威纶通TK系列触摸屏
  • 威纶通TK系列触摸屏

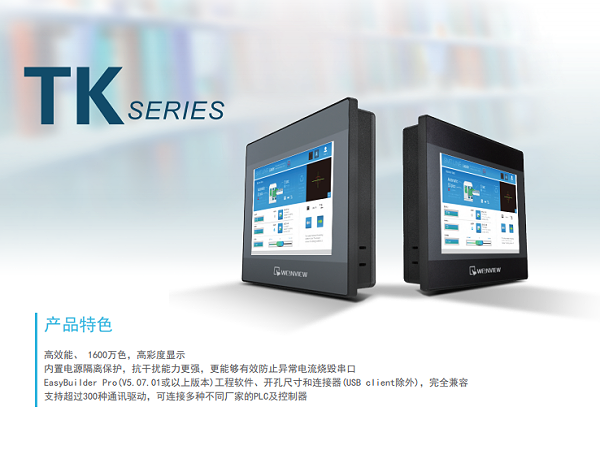

产品特色

●高效能、 1600万色,高彩度显示

●内置电源隔离保护,抗干扰能力更强,更能够有效防止异常电流烧毁串口

●EasyBuilder Pro(V5.07.01或以上版本)工程软件、开孔尺寸和连接器(USB client除外),完全兼容

●支持超过300种通讯驱动,可连接多种不同厂家的PLC及控制器


  • 产品详情

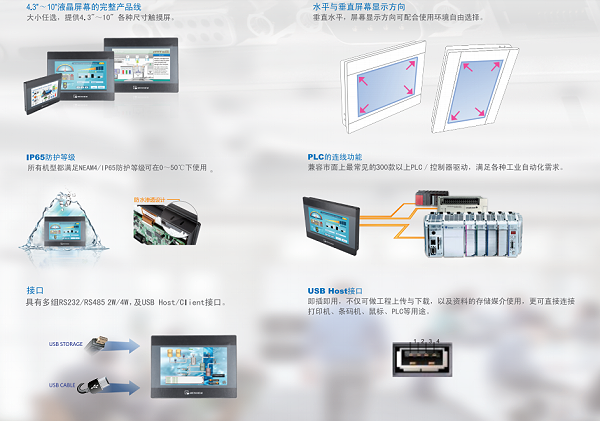

产品优势


威纶通TK系列触摸屏2

威纶通TK系列触摸屏3

产品参数

43

显示

显示器

10.1"TFT

分辨率

1024*600

亮度

350

对比度

500:1

背光类型

LED

背光寿命

>30,000小时

显示色彩

16.7M

LED可视角(T/B/L/R)

60/60/70/70

触控面板

类型

四线电阻式

触控精度

动作区:长度(*)±2%,宽度(Y)±2%

存储器

闪存(Flash)

128M

内存(RAM)

128M

处理器



32 bits RISC cortex-A8 600MHZ

I/O接口

SD卡插槽

USB Host

USB 2.0*1

USB Client

以太网络

10/100Base-T*1

串行接口

Con.A:COM2 RS-485 2W/4W,COM3 RS-485 2W,Con.B:COM1 RS-232/COM3 RS-232

RS-485双重隔离防护

CAN Bus

HDMI

声音输出

影像输入

万年历



内置

电源

输入电源

24±20%VDC

功耗

650mA@24V

电源隔离

内置

耐电压

500VAC(1分钟)

绝缘阻抗

超过50MΩ@500VDC

抗震动

10~25Hz(X,Y,Z方向2G30分钟)

规格

PCB涂层

外壳材质

工程塑料

外形尺寸W*H*D

271*213*36.4mm

开孔尺寸

260*202mm

重量

约1kg

安装方式

面板安装

操作环境

防护等级

NEMA4/IP65 Compliant Front Panel

存储环境温度

-20~60℃(-4~140F)

使用环境温度

0~50℃(32~122F)

使用环境湿度

10%~90%RH(非冷凝)

认证

CE

符合CE认证标准

软件



EasyBuilder Pro




产品列表

43


规格 型号 TK6051ip TK6071iQ TK6071iP TK8071iP
显示 显示器 4.3"TFT 7"TFT 7"TFT 7"TFT
分辨率 480*272 800*480 800*480 480*272
亮度(cd/㎡) 400 350 350 350
对比度 500:1 500:1 500:1 500:1
背光类型 LED LED LED LED
背光寿命 >30,000小时 >30,000小时 >30,000小时 >30,000小时
显示色彩 16.7M 16M 16M 16M
触控面板 触控类型 四线电阻式 四线电阻式 四线电阻式 四线电阻式
触控精度 动作区:长度(*)±2%,宽度(Y)±2% 动作区:长度(*)±2%,宽度(Y)±2% 动作区:长度(*)±2%,宽度(Y)±2% 动作区:长度(*)±2%,宽度(Y)±2%
存储器 闪存(Flash) 128M 128M 128M 128M
内存(RAM) 128M 128M 128M 128M
处理器 32 bits RISC cortex-A8 300MHZ 32 bits RISC 528MHZ ARM bits RISC 528MHZ ARM bits RISC 528MHZ
I/O接口 SD卡插槽
USB Host USB 2.0*1
USB Client USB 2.0 x 1 (Micro USB) USB 2.0 x 1 (Micro USB)
以太网接口 10/100 Base-T x 1
串行接口 COM1 RS-2/RS-485 2W/4W COM1 RS-232/COM2 RS-485 2W/4W COM1 RS-232/COM2 RS-485 2W/4W COM1 RS-232/COM2 RS-485 2W/4W
万年历 内置 内置 内置
电源 输入电源 24±20%VDC 10.5~28VDC 10.5~28VDC 10.5~28VDC
电源隔离 内置 内置 内置 内置
耐电压 500VAC(1分钟) 500VAC(1分钟) 500VAC(1分钟) 500VAC(1分钟)
绝缘阻抗 超过50MΩ@500VDC 超过50MΩ@500VDC 超过50MΩ@500VDC 超过50MΩ@500VDC
耐震动 10~25Hz(X,Y,Z方向2G30分钟) 10~25Hz(X,Y,Z方向2G30分钟) 10~25Hz(X,Y,Z方向2G30分钟) 10~25Hz(X,Y,Z方向2G30分钟)
尺寸 外形材质 工程塑料 工程塑料 工程塑料 工程塑料
外形尺寸W×H×D 128*102*32mm 200.4*146.5*34mm 200.4*146.5*34mm 200.4*146.5*34mm
开孔尺寸 119×93mm 192×138mm 192×138mm 192×138mm
重量 约0.25Kg 约0.52Kg 约0.52Kg 约0.52Kg
