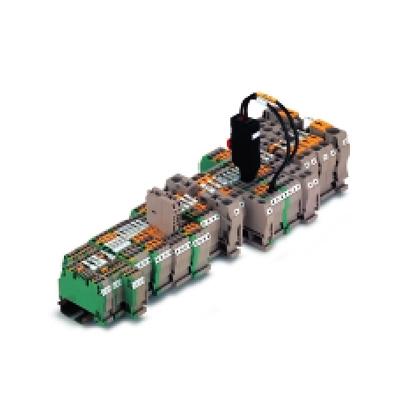

魏德米勒Z系列接线端子

  • 魏德米勒Z系列接线端子

● 可以联接包括带管状端头的额定截面导线

● 单件结构的接地方式提高了机电可靠性

● TOP连接技术(上方进线),方便、快捷、清晰

● 2-10联的插入式联络组件节约时间

● 带有测试孔

● Wemid 的绝缘材料,阻燃级别V0,不含有害物质

● Z 系列组合型端子的弹片由不锈钢一次成型,钢保证压紧力,铜导电片保证导电

● 接线端子上宽敞的开口,方便了带管状端头的导线的连接

  • 产品详情

Z系列组合型端子的配件

组合型测试插件组合型测试插件直接与导电片接触,减少了过渡电阻,保证了与电路的可靠连接。组合型测试插件的使用不会影响整个接线端子组的联络组件及标记。

缩径套如果导线截面很小(<1mm2),可使用缩径套来防止导线进入接线端子太深。

标记系统放置标记号的槽位于接线端子中央,这样,连好的导线便不会遮挡标记号。标记系统可采用Weidmüller的DEK标记号或新开发的悬臂式ZS标记号。用ZS标记号可以做到8位的标记,而且悬臂式的标记镶嵌在槽内,拆下来以后正好位于联络组件上面。使用分组标记牌可帮助识别功能组。

联络组件2至10联的联络组件ZQV使导线布局更加合理。由于ZQV有绝缘保护,因此相邻的接线端子之间不必另外在加小隔板。通过一个联络组件单元可以在同一电位下联络多至40个接线端子。联络组件上允许通过接线端子的额定电流。根据需要剪去一个或多个接线端子可以跳过某些接线端子。在有两个接线端子的控制电路接线端子上具有两个平行的联络槽,因此可以平行通过两种电位。仅在这两种情况下,额定电流才从800V降为400V。通过预先装好的转换线,使得在同一条安装轨上安装W系列和Z系列的接线端子成为可能:ZQW1型转换线用于WDU6或WDU10到Z系列的过渡,ZQW2用于WDU16或WDU35到Z系列的过渡。

Z系列主要的产品种类

  • ZDU普通型及ZDK双层型接线端子

    普通ZDU型有一进一出,如ZDU2.5,一进两出ZDU2.5-2/3AN,二进二出ZDU2.5-2/4AN等形式,还有带发光二极管的普通型接线端子ZDU2.5/22AN。ZDKZDK双层型ZDK2.5/1.5等,也有带发光二极管的ZDK2.5/1.5/D。

  • ZPE接地型接线端子

    额定压接导线截面从1.5 mm2 至35mm2 ,接地型ZPE拥有弹性金属脚,因此只需将它推到安装轨上便可以保证可靠地连接。由于金属件为单件结构,因此在安装轨上移动接线端子,不会影响接线端子与安装轨之间的接触。

  • ZTR开关型接线端子

    ZTR开关型端子为回路开断测试用。

  • ZSI熔断器型接线端子

    ZSI熔断器型接线端子可用于电路中保护。

  • ZIK/ZAK模组式传感器/执行器型接线端子

    ● 模块化组合,方便安装,节约空间。

    ● 组合插拔式弹片接线端子。

    ● 可以预接线,节约安装成本。

  • Z系列微型端子ZDUA,ZDUB

    Z系列微型端子有直接安装,也有用于15mm 和35mm导轨安装的。

产品应用

全面覆盖多种设备的要求: 物流自动化 、材料加工 、包装 、起重 、印刷 、纺织 、塑机 、建材机械 、石油/化工等行业。
