魏德米勒SAKDU系列接线端子

  • 魏德米勒SAKDU系列接线端子
  • 魏德米勒SAKDU系列端子

端子类型:

直通型接线端子

接地型接线端子

双层型接线端子

开关型接线端子

熔断器型接线端子

电流测试型接线端子


  • 产品详情

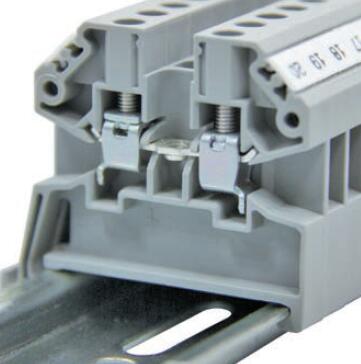

SAKDU系列接线端子特点

  • 电气功能和机械功能相分离


    硬化的钢质的压线框可以保证很高的拔出力,铜导电片可以保证很低的电压降,铜表面镀锡可以保证较低的接触阻抗。

  • 接触可靠


    由于温度造成的导线直径改变由压线框本身的弹性作用来抵消,具有免维护功能,无需再次拧紧螺钉。

  • 绝缘材料

    改型的PA66材料,相比漏电起痕指数CTI600,阻燃等级为V0, 根据UL 94,最高工作温度120度,不含磷和卤素。

  • 联络组件

    螺钉型横联方式,可以通过横联件的叠加来实现更多路数的横联。

  • 使用安全

    带内置的凸点可以防止螺钉从端子中掉落,压线框的挡线舌可以防止不正确的导线插
    入。

  • 应用广泛

    SAKDU系列接线端子在电力、石化、机械等众
    多行业得到广泛的应用。

新型SAKDU系列接线端子

日益增长的竞争和成本压力,将要求更高的安装效率。这时创新的联接解决方案非常受欢迎,为用户和相似设备提供节省安装时间和安全保障。Klippon. Connect直插式接线技术使无工具连接硬导线和管状端头导线成为 可能。精致功能导向的Klippon. Connect通用类产品系列包括:压线框接线(SAKDU, SAK系列)、压线框及螺柱接线(W系列)、弹片接线(Z系列)、直插式接线(A系列)可以标准化的方式,用于实现合适的解决方案。

SAK系列是帮助电气领域获得技术突破的接线端子系列。SAKDU系列正是在这一经验系列的基础上进行产品优化和技术的突破的情况下应用而生的,满足了联接技术市场对产品不断升级的需求。

SAKDU系列接线端子采用改型的PA66材料,具有V0阻燃等级和120度的最高工作温度,经典的压线框接线技术保证了可靠的联接及很高的压紧力。产品的尺寸也在不降低相关电气技术参数的基础上进行了缩小,使得产品可以在更紧凑的空间里得到应用。

产品特点

  • -01-电气功能和机械功能相分离

    ● 硬化的钢质的压线框可以保证很高的拔出力

    ● 铜导电片可以保证很低的电压降,铜表面镀锡可以保证较低的接触阻抗

  • -02-接触可靠

    ● 由于温度造成的导线直径改变由压线框本身的弹性作用来抵消

    ● 具有免维护功能,无需再次拧紧螺钉

  • -03-使用安全

    ● 带内置的凸点可以防止螺钉从端子中掉落

    ● 压线框的挡线舌可以防止不正确的导线插入

  • -04-绝缘材料


    ● 改型的PA66材料,阻燃等级为V0,根据UL 94

    ● 相比漏电起痕指数CTI 600
           ● 不含磷和卤素

   产品列表

43

直通型接线端子 SAK DU系列
型号 SAKDU 2.5 SAKDU 4 SAKDU 6 SAKDU 10 SAKDU 16 SAKDU 35
厚度/长度/高度 mm 5.5/44.5/41 6.1/44.5/41 8/45.5/47 10/45.5/47 12/50/50.5 15.9/52/59
最大电流/最大压接面积 A/mm2 24/2.5 32/4 41/6 57/10 76/16 125/35
最大压接范围 mm2 0.5…2.5 0.5…4 0.5…6 0.5…10 2.5…16 2.5…35
额定参数
额定电压 V 800 800 800 800 1000 800
额定电流 A 24 32 41 57 76 125
额定压接面积 mm2 2.5 4 6 10 16 35
额定冲击电压/污染等级 KV 8/3 8/3 8/3 8/3 8/3 8/3
测量规根据IEC947-1/阻燃等级根据UL94 A2/V0 A3/V0 A5/V0 B6/V0 B6/V0 B8/V0
压接的导线
单股硬导线/多股硬导线 mm2 0.5…2.5 0.5…4 0.5…6 0.5…10 2.5…16/4…16 2.5…16/4…35
软导线/带管状端头的软导线 mm2 0.5…2.5 0.5…4 0.5…6 0.5…10 4…16/4…16 2.5…35/2.5…35
压接时的拧紧扭矩 Nm 0.40.6(M2.5) 0.50.8(M3) 0.81.2(M3.5) 1.21.6(M4) 1.82.4(M4) 4.0…5.0(M6)
剥线长度/螺丝刀尺寸 mm/mm 9/0.6x3.5 10/0.6x3.5 12/0.8x4 12/1.0x5.5 15/5.5x1.0 16/6.5x1.2
附件
螺钉横联件
2 路 SAKQ 2.5/2 SAKQ 4/2  SAKQ 6/2  SAKQ 10/2  SAKQ 16/2  QL SAKQ35/2
3 路 SAKQ 2.5/3  SAKQ 4/3  SAKQ 6/3  SAKQ 10/3  SAKQ 16/3  QL SAKQ35/3
4 路 SAKQ 2.5/4  SAKQ 4/4  SAKQ 6/4  SAKQ 10/4  SAKQ 16/4  QL SAKQ35/4
10 路 SAKQ 2.5/10 SAKQ 4/10 SAKQ 6/10 SAKQ 10/10 SAKQ 16/10 QL SAKQ35/10
挡板(灰色) SAKAP2.5-4

SAKAP2.5-4

SAKAP6-10 SAKAP 6-10 SAKAP 16 SAKAP 35
固定块(灰色) SAKEW 35 SAKEW 35 SAKEW 35 SAKEW 35 SAKEW 35 SAKEW 35
