一文读懂威纶通cMT系列的数据库功能

原创 2020-12-30 02:47

今天，小编邀请了工控专家徐工来为大家介绍一下威纶通cMT系列的数据库功能。

威纶通触摸屏产品有好多系列：cMT系列、eMT系列、 MT(iE)系列、 MT(iP)系列，TK系列等，其中 cMT 系列比较有意思，它既有传统意义上的触摸屏产品，又有屏和主机分离概念的产品。作为分离概念的产品，它既可以直接接显示器、鼠标键盘组成一个完整的产品，也可以通过以太网连接个人电脑 (PC)组成一个完整的系统，具体产品有 cMT-HD 、 cMT-G01到G04 、 cMT-SVR-100 、 cMT-SVR-200 和cMT-FHD 等。这些产品具体差别可以在威纶通的网站上找到，这里不再赘述，在这主要想探讨一下 cMT 系列的数据库功能。

可以把电脑作为cMT系列的显示系统后，该系列的功能有了极大的扩充，其中它的数据库功能就特别实用。工控专家经过实际使用确认，该系列产品完全可以作为一个小型的SCADA系统或者监控系统使用，它的优势就是不计点数，只受内存限制，可以开发成一个较大较完备的监控系统，用于自动化设备，甚至流水线的监控，而成本很低（就是硬件购买成本），低于市面上的大部分监控软件。而使用电脑作为它的显示部分后，它可以访问安装在电脑上或网络上的数据库系统（ MySQL或MS-SQL），完成和数据库的交互访问，比如一般企业的ERP系统等等，成为数字化工厂的一部分，提升工作效率，提高工厂效益。

威纶通的软件EBPRO使用说明书中有相关数据库配置使用说明，这里不再赘述，主要简单讲述书中没有提及的，以及工控专家在使用过程中的一些体会，有任何意见和建议，欢迎指正。言归正传，首先在电脑中安装好 cMT的编程软件，因为其中的cMTViewer软件就是在电脑上运行的监控显示软件；其次安装数据库软件 MYSQL 或 MSSQL。三盛工控专家选用了微软的MSSQL的免费版，一般的数据库功能基本都有了，组成一个监控系统应该没什么问题， MYSQL 没用过，应该大同小异吧。 Win10系统建议采用微软的最新版SQL SERVER 2017，如果是 win7 系统，采用 SQL SERVER 2008 R2就行了，具体安装方法请找度娘。软件安装完毕，启动MS SQL Managerment Studio ，在“对象资源管理器”中，启动“数据库引擎”，进入后，建立 cMT 需要访问的数据库，建立好相应的数据表列，通过“新建查询”，就可以添加，删除，显示等数据库操作（具体数据库知识请自行填补好）。这样等cMT那头的软件建立起来后就可以仿真测试你要求的功能。

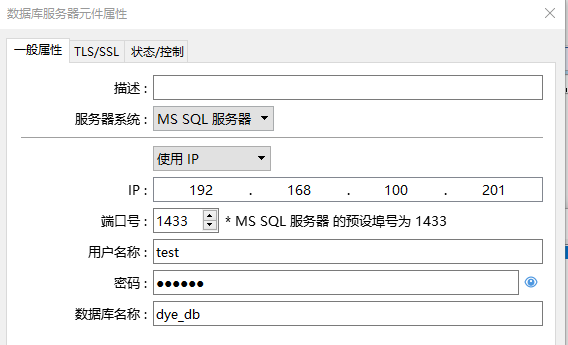

回到cMT系列编程软件EBPRO这边，具体操作：“资料/ 历史”菜单下，点击“数据库服务器”图标，在弹出的“数据库服务器”对话框中点击“新增”按钮，就可以添加数据库服务器，如下图所示：

威纶通cMT系列数据库服务器

在“一般属性”列里填写/选择好相应的内容；在“状态/控制”列里填好“状态地址”和“控制地址”。这样所有相关的寄存器内容可以放到画面上去，方便测试时判断数据库的连接状态等等。如果有多个数据库服务器要访问，继续点击“新增”按钮添加即可；访问同一个服务器的不同数据库，也是一样。比如可以访问工厂 ERP数据库系统，而本监控系统产生的数据可以放在本地数据库系统，这种状况特别适合工厂自动化改造。

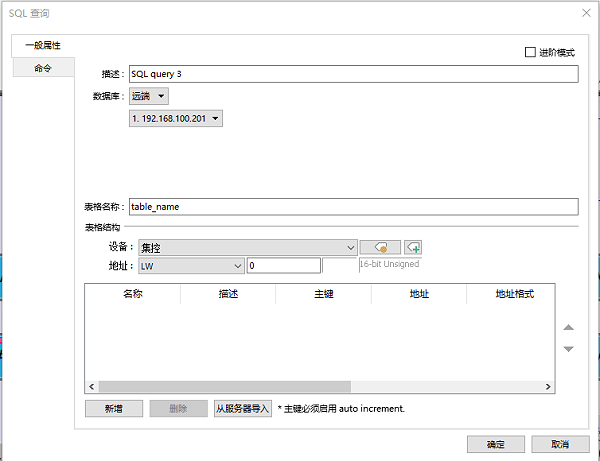

“数据库服务器”设置完毕，点击“SQL查询”，再在弹出的对话框中新建SQL查询，具体操作和上面的添加数据库服务器类似，也可以创建多个 SQL 查询，可以对应同一个数据库服务器，也可以对应不同的数据库服务器。下面讲讲如何创建“SQL查询”，如下图所示：

威纶通cMT数据库SQL查询0

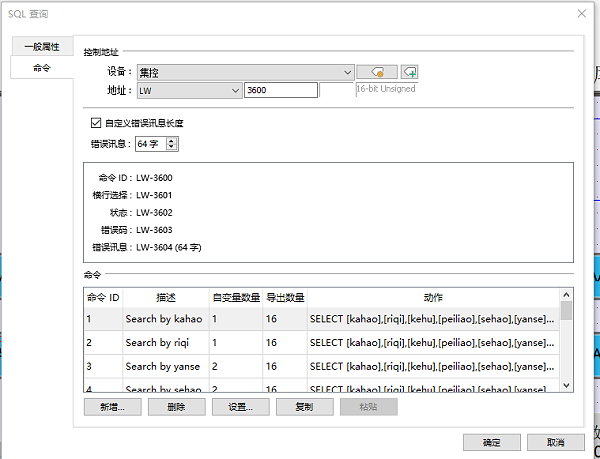

“一般属性”列中“数据库”选中远端，再选中对应的服务器地址；下面的表格结构创建建议先通过“从服务器导入”导入数据库中的表结构，这样既可以测试数控连接，又保证要创建的数据库表结构的正确；然后选中右上方的“进阶模式”，点击“命令”列，在这里填写好“控制地址”，然后在下方的“命令”表格框中“新增”你要实现的数据库操作命令，比如，添加、删除、更新、搜索等等命令，命令格式就是对应的数据库命令格式，例如下图：

威纶通cMT系列数据库SQL查询1

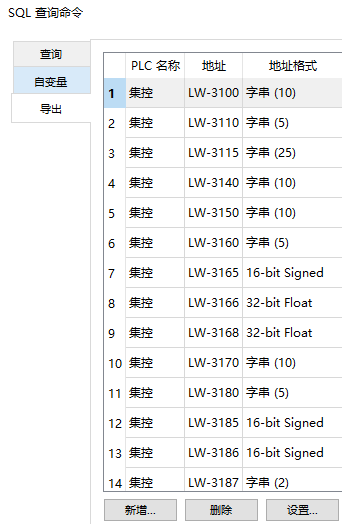

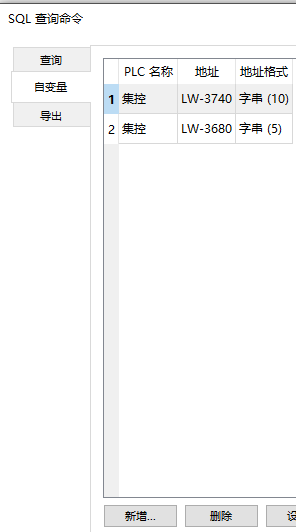

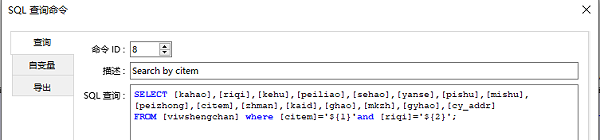

“自变量”是输入数据，导出变量是输出数据，根据不同的数据库命令和数据表结构进行设置，举个最简单的命令：读数据表数据，数据命令是：SELECT * FROM 表名，*表示要显示的表列名，在 SQL查询输入框中要把需要显示的列名全部填入，同时在“导出”列中添加每个表列对应的寄存器地址和地址格式，必须一一对应好，“自变量”列中也是一样，要一样对应好；列名和表名需要用”[]”进行括起来，而自变量用””表示，其中的 *表示数字，如下3 张图所示：

威纶通cMT系列数据库SQL查询2
