施耐德变频器的继电器输出的使用注意事项

2020-01-06 02:24

今天小编针对大家关心的施耐德变频器的继电器输出的使用注意事项问题,特意找了相关资料用心撰写了这篇文章来供大家参考,希望对大家有所帮助。
以施耐德ATV340/930变频器为例,施耐德变频器的继电器输出的负载能力,相对旧版手册,在新版的英文安装手册上有如图 1 所示更为具体的说明:

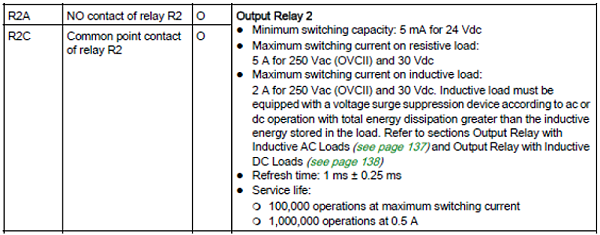

       图1 输出继电器 R2 的输出特性

图1  输出继电器 R2 的输出特性
以逻辑输出 R2 为例(R3 同),当其驱动感性负载时,其 250Vac 以下(典型如220V,110V,48V,36V 等)和 30Vdc 以下(典型如 24V)的通断能力为 2A,刷新时间为 1ms 左右,寿命为 10 万到 100 万次取决于实际电流的大小。
值得注意的是,若将 R2 用于通断感性负载线圈或直流线圈(如接触器、电磁阀等),在 R2 释放瞬间,感性负载的电流突然变为零,在 R2 的动静触点之间产生会急剧的电压从而拉 狐,其瞬间的热量会导致触点材料的局部高温融化,如果动作比较频繁或者累计次数过多将会造成触点变形、动静触点间距减小、材料挥发在触点周围,最终造成触点粘连,不能及时断 开或误通。如果用于起升机构制动接触器的线圈控制,极端的情况下将会导致制动接触器不能按照正确时序及时断开造成溜钩事故;或者在机构/机柜/变频器遇到急剧震动的情况下 ,起升变频器没有使能的情况下制动接触器意外误通造成溜钩事故。
因此电气工程师在此强调,请一定提醒用户在进行设计电气回路和实施时,为保证变频器继电器输出触点的使用寿命,以及避免由于制动控制链路的误动作,必须在交流接触 器或交流中继的线圈上并联 RC 浪涌抑制模块,或者如果采用直流接触器或直流中继,在其线圈上并联续流二极管,目的是避免急剧的弧压及其危害。RC 浪涌抑制模块或续流二极管都是标准附件,请在接触器或中继选型、采购、安装时一并考虑。电气设计示意图见图 2(摘自新版英文手册),相对旧版的手册,此图增加了浪涌抑制模块或续流二极管。

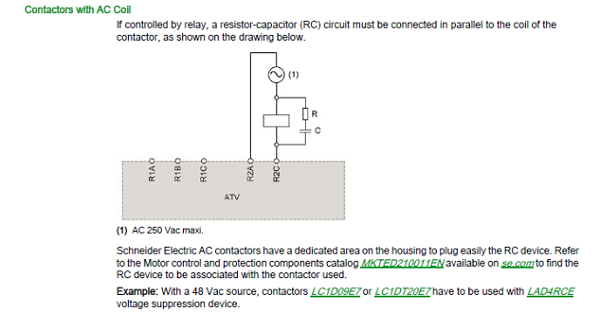

           图2-1 交流线圈并联 RC 浪涌抑制模块
图2-1  交流线圈并联 RC 浪涌抑制模块

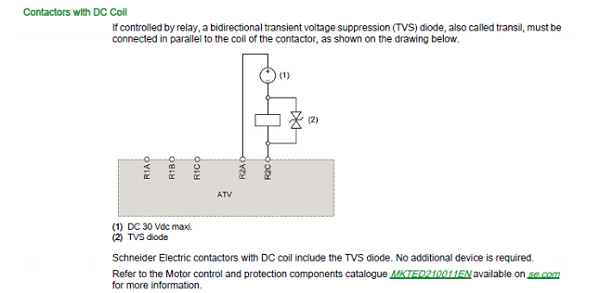

                图2-2 直流线圈并联续流二极管
图2-2  直流线圈并联续流二极管
电气工程师提醒大家的另外一点是一定要保证强弱电信号分开。强电信号包括 24Vac 以上的交流电源、线圈控制、直流母线引线、制动电阻引线等;弱电信号包括直流数字、 模拟量输入输出,脉冲计数,PTO 输出,编码器信号,现场总线等。采取正确的电磁兼容性措施,保证控制系统的正常工作,避免次生危害的发生。
