变频器型号一般会反映变频器的额定电压，额定功率，负载要求（重载还是轻载型）。今天资深技术型销售经理刘国伟以施耐德变频器ATV61变频器为例，带大家了解一下施耐德变频器型号含义及产品特点。

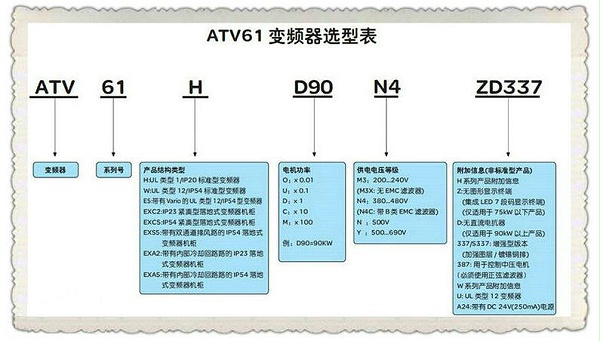

下面为施耐德ATV61系列中的ATV61 H D90 N4 ZD337变频器的型号含义为大家做图解
ATV（变频器）：施耐德ATV系列变频器
61（系列号）：产品为61系列，对应的还有32、312、71等系列
H(产品结构类型)：H代表UL类型1/ip20标准型变频器
D90（电机功率）：D90为90KW
N4（供电电压等级）：380v-480v
ZD337（附加信息）该产品为非标准产品，Z代表无图形显示终端，D代表无直流对抗器

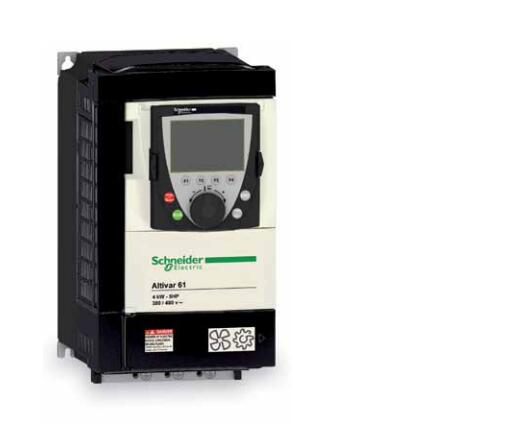

ATV61变频器是用于功率范围在0.75 kW至2400 kW三相异步电机的变频器。它是针对工业和商业楼宇及基础设施中*常见的流体管理应用而设计通过在提高用户舒适度的同时优化能源消耗，ATV61可以提高设备性能，并降低楼宇运行成本。ATV61系列变频器是专门为泵和风机度身定制，其独创性值得信赖，持续不断的改进，更大可能的满足系统要求。

技术参数
●功率： 0.75 至 630kW
●电压：三相 200/240V 380/480V
●过载能力：110 % . 120 % - 60 s
●ATV61图形终端：标准文本，导航键
●内置 A 级或 B 级 EMC 滤波器
●内置 Modbus and CANopen
●多泵可编程卡：兼容 ATV38 以及新应用
●安全功能：安全断电
●PowerSuite 软件：配置,设定及保存或下载参数
●用于工业场合的通讯卡： Ethernet 、 FIPIO 、 Modus Plus 、DeviceNet 、 Interbus-S 、 Unitelway 以及用于建筑应用的 LonWorks 、BACnet 、 METASYS N2 and Apogee FLN 。

应用
ATV61变频器集成有在工业或商业楼宇领域的多数应用中用以优化效率的高级功能：●通风●空调●空气净化、排烟●流体管理●泵站和升压站●灌溉站●海上钻井平台等。

更高级
ATV61变频器有许多逻辑和模拟输入及输出，可进行配置以更好地适应应用场合。其数目和功能可通过使用I/O扩展卡加以扩展。

ATV61变频器集成Modbus和CANopen协议，以提高您的控制系统的性能。它对其他工业用控制系统架构开放，可以很容易地使用通讯可选卡2集成到楼宇管理系统 (HVAC)中。用于工业 (Modbus TCP、以太网/IP、Modbus / Uni-Telway、PROFIBUS DP V0或V1、DeviceNet、INTERBUS和CC-Link) 或楼宇管理 (LonWorks、METASYS N2、APOGEE FLN、BACnet) 的所有通讯协议均可使用。

ATV61变频器可通过使用“controller inside”(内置控制器)可编程卡，对一个分布式架构开放，该卡通过分散控制系统功能 (采用符合IEC 61131-3的语言编程) ，可使变频器快速、可调整地适应特定应用。

ATV61变频器“内置控制器”和多泵卡有其自己的I/O口，并可管理变频器的I/O口以及I/O扩展卡的I/O口。也可使用速度、电流、转矩等变频器参数。ATV61变频器还可采用编码器接口卡来提高应用的安全性。注： ATV61*多可同时安装2个可选卡；请查阅可能配置的一览表，以找出每种变频器可使用哪种选件。

ATV61变频器的电磁兼容性 (EMC)在变频器设计开始时就对电磁兼容性的要求作了考虑。ATV61H●●●M3 和 ATV61●●●N4变频器中安装了EMC滤波器，满足了EMC的需求，使得机器的安装得到简化，并提供了确保设备满足获得CE标识的要求的非常经济的方法。ATV61W●●●N4C 变频器集成了EMC滤波器，使其能够满足 EN55011 (B类1组) 与IEC/EN 61800-3 (C1类) 标准的要求。ATV61H●●●M3X 变频器的设计不带EMC滤波器。滤波器可作为选件使用，由用户自行安装，以降低辐射水平。

多种选件

有大量外部选件可与ATV61组合：●制动单元和电阻器 ●直流电抗器、线路电抗器和无源滤波器 以及用于减小电流谐波的有源前端选件 ●附加EMC输入滤波器●电机电抗器和正弦滤波器，用于长电缆运行或免除屏蔽电缆。
