PLC工作模式和调试探讨(一)

2018-03-10 04:43

随着科技的发展,各行各业大量使用智能设备越来越普及。在工业控制领域,使用较多的控制设备要数可编程控制器(PLC)了,在对各种品牌的PLC的使用过程中,小编发现,不同品牌,不同厂商的PLC的工作控制模式,调试方式有很大的不同,只有正确理解了才能顺利编制和调试好相应的设备或机械,流水线等,现在小编就目前市面上使用比较广泛的几种小型PLC进行一些基本的探讨和比较。

西门子的S-200系列小型PLC,它结构简单,功能强大,性能可靠,价格适宜,在中国市场上得到了非常大的推广和使用。它的工作模式和其他大部分厂商的PLC有很大的不同:硬件上有一个3位的模式控制开关,分为RUN,STOP和TERM,模式开关打到RUN,即PLC进入运行模式,启动程序的执行;打到STOP,即PLC进入停止模式,停止程序的执行;如果打到TERM模式,PLC保持当前状态不变,即保持原来的RUN或STOP状态。

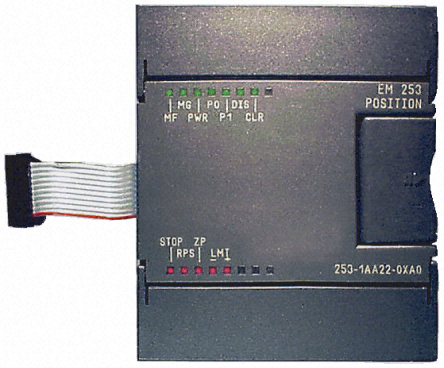

635811189925118638149

当电源状态发生变化,如果原来模式开关在STOP或TERM位置,当电源恢复时,PLC自动进入STOP模式;如果模式开关是在RUN位置,当电源恢复时,PLC自动进入RUN模式。该模式起什么作用呢,我分析是这样的:有一类应用,电源恢复后,PLC不能马上进入运行模式,而是由远程控制软件确定是否进入运行模式,并且不用到现场进行切换到运行状态。该模式的使用使得该PLC可以适应更广阔的应用。

S7-200系列PLC输入程序时需在STOP模式下进行,当模式开关在RUN或TERM位置,并且状态为运行状态时,编程软件将会提示你把PLC切换到停止模式(不需切换模式开关),点击提示框中的“yes”按钮即可把PLC切换到停止模式。

R433953-01

当程序下载完毕,想要运行程序,则必须把PLC切换到运行模式,这时PLC上的模式开关必须切换到或已经在RUN位置或TERM位置,如果在其中一个位置,则点击编程软件中工具条运行图标或在命令菜单中选择PLC->RUN,再在提示框中点击“yes”按钮即可。如果切换到RUN位置,PLC直接进入运行状态,如果切换至TERM位置,则还需在软件中进行切换。


201408048T4RR6L4TP

S7-200系列PLC在高版本后支持RUN模式下编辑程序的功能,该功能可以在不停止设备运行的情况下,修正一些程序中小的BUG,不影响设备的正常运行,对于我们的调试是非常有帮助的,可以节约调试时间和成本等等。但该功能的使用必须非常谨慎,要确保不会造成严重的人身伤害和财产损失。具体要求和操作步骤请参见《S7-200 可编程序控制器系统手册》的“硬件故障处理办法及软件调试工具”章节。本人请历S7-200在线编程导致机器停止,差点导致重大财产损失的经过,事后回忆起当时情况,一身冷汗啊。所以在这再次强调,S7-200的在线编程功能要慎用,就是修改或添加的程序没错,在线下载后也有可能导致PLC的停机,从而导致事故或损失。

S7-200的工作模式就探讨到这里,有什么需指正的,请联系小编,下期小编将和大家一起探讨施耐德小型PLC的工作模式和调试要点,谢谢!
