施耐德M241PLC和ATV340变频器通过以太网通讯方法

2020-11-02 03:24

随着工业以太网的发展,PLC与变频器通过Ethernet/IP通讯的应用越来越多。今天,三盛工控专家就以施耐德M241和 ATV340 变频器 为例,介绍一下PLC与变频器通过 Ethernet/IP(以太网)的通讯方法。通过这篇文章,你将了解:M241PLC 如何通过以太网 控制ATV340变频器的启动停止,实现正转反转、频率给定,以及设置变频器的加减速时间。

在施耐德SoMachine编程软件 进行如下设置:

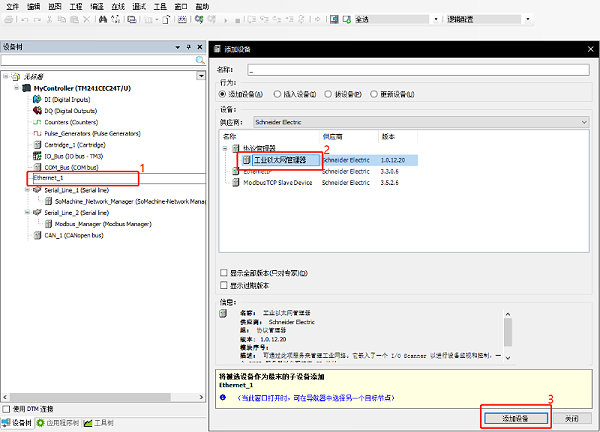

(1)  在设备树中,右键 Ethernet_1选择添加设备 ,选择工业以太网管理器, 点击添加设备

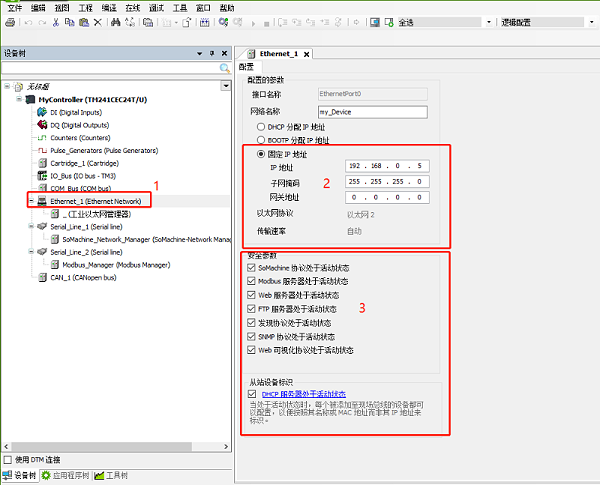

(2)  同样在设备树中,双击Ethernet_1,可以选择采用DHCP方式,也可以采用固定 IP的方式,这里我们选择采用固定IP 的方式。配置IP地址为 192.168.0.5, 子网掩码为255.255.255.0,并激活需要的协议。

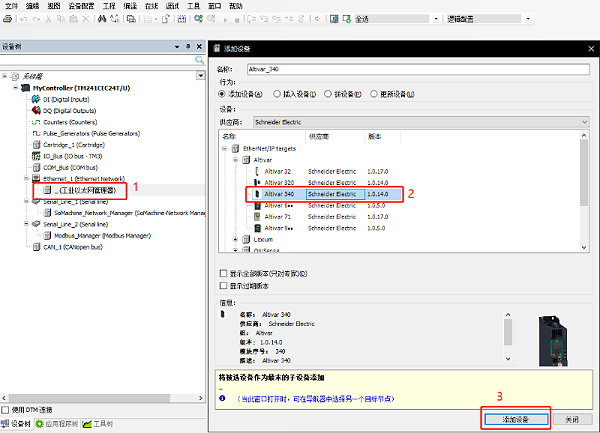

(3)  在设备树中的工业以太网管理器中,右键点击添加设备,选择 Ethernet/IP targets中的ATV340 变频器。

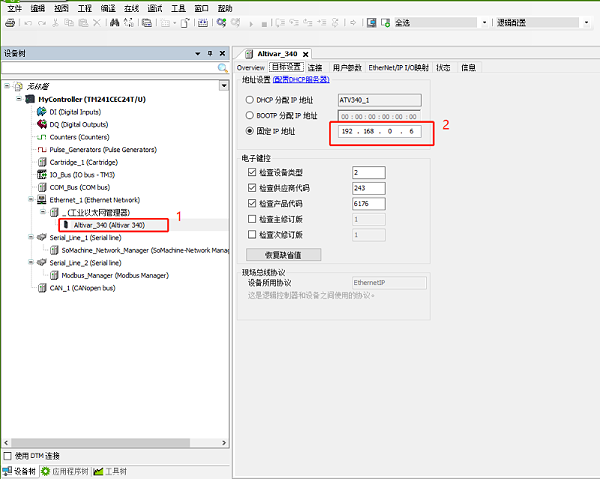

(4)  双击 Altivar340变频器,地址设置中选择固定IP 的方式, 配置IP地址为192 .168.0.6,建议取消检查设备类型取消检查供应商代码、取消检查产品代码。

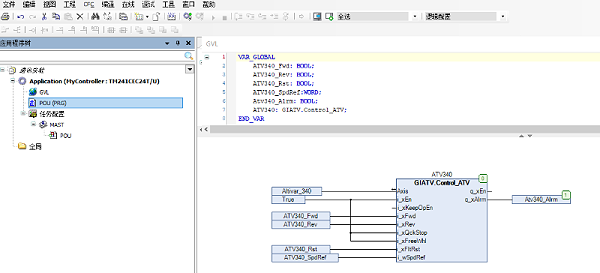

(5)  在应用程序树中,新建pou,并编写程序。





GIATV Control ATV功能块管脚

Axis,轴的实例化

i_xEn,激活或停用功能块的命令

KeepOpEn1,正转反转给脉冲命令, KeepOpEn 0, 正转反转给高电平低电平命令

i _xFwd,正转

i _xRev,反转

I_ xQckStop,快停

i _xFReeWhl,自由停车

I_ xFItRst,故障复位

i_XwSpdRef,速度给定

变频器的实际频率为i_xwSpdRef//30Hz

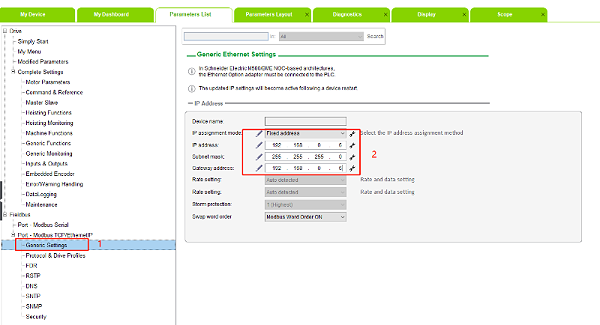

(6)设置ATV340变频器的IP地址 , 选择固定IP的方式, 配置与PLC 一致的 IP,192.168.0.6





(7)ATV340变频器参数设置:设置频率给定通道为本体以太网 ,组合通道模式

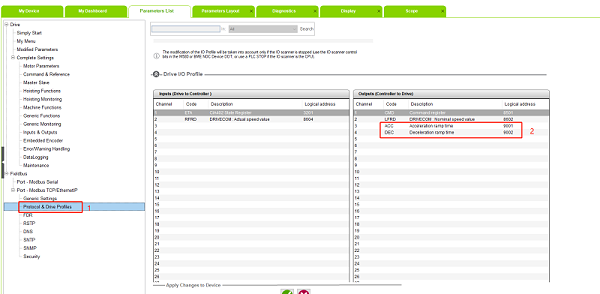

(8)设置ATV340的加减速读取与写入,在协议中 ,搜索 ACCDEC添加到列表中

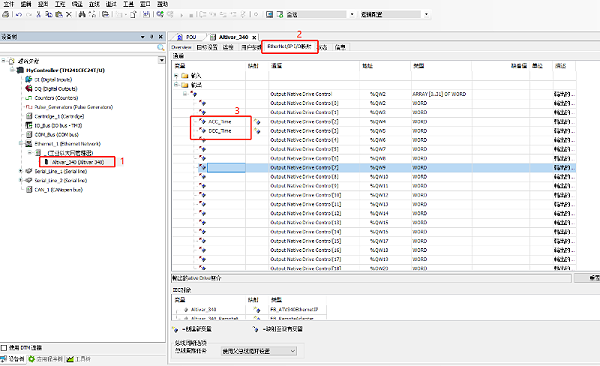

(9)设备树中双击变频器,Ethernet/IP IO映射中第三个字映射 ACC _Time,第四个字

映射 DEC_ Time

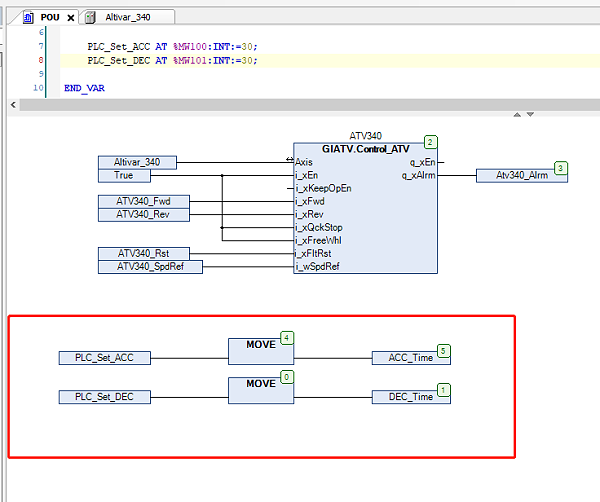

(10)在PLC中编写程序,给变量 PLC_ Set _ACC PLC_ Set_ DEC 赋予实际地址,对该变量进行写入即可以设置加减 速时间,单位是 0.1s

PLC _Set_ ACC AT %MW100: INT:= 30:

PLC _Set_ DEC AT %MW101: INT:= 30:






看到这里,相信你对PLC与变频器通过以太网的通讯方法 已经有了详细的了解了吧?如果您对此仍有疑问,欢迎致电 400-8286-328 ,我们会为您提供专业的解答。
