M238与LEX23A用CANopen通信

2018-04-13 02:49

实验工具:1、PLC:TM238LFDC24DT,

2、SERVO:LXM23AU07M3X,

3、MOTOR:BCH0802032AEC

4、PLC与SERVO的CANOPEN通信线。

5、终端电阻,120欧。

6、PC与M238编程线。

实验准备:1、PLC与SERVO的CANOPEN通信线的制作。

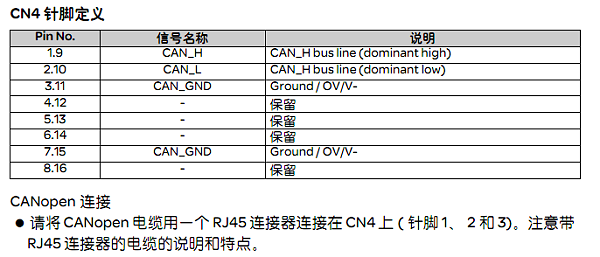

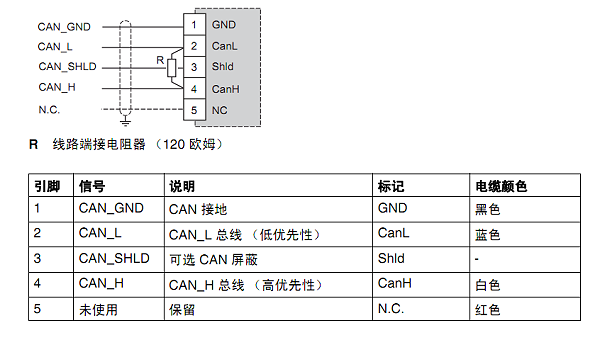

SERVO的CANOPEN口定义:



M238的CANOPEN口定义:



2、SERVO参数的定义:

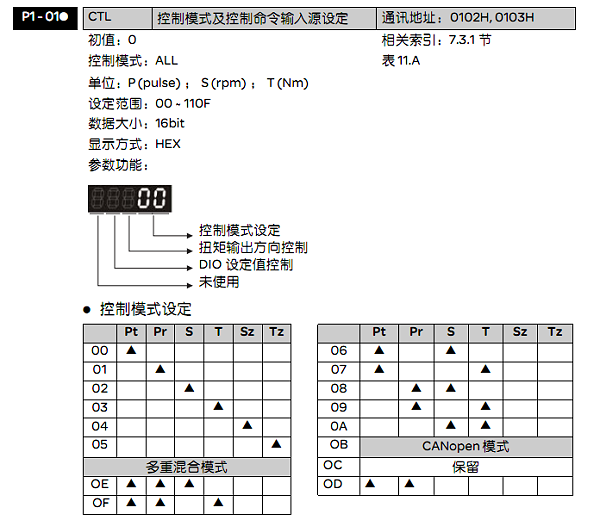

模式的选择:P1-01


CANOPEN波特率设定:P3-01

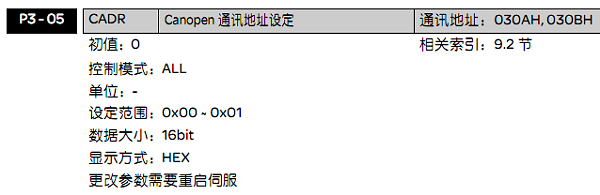

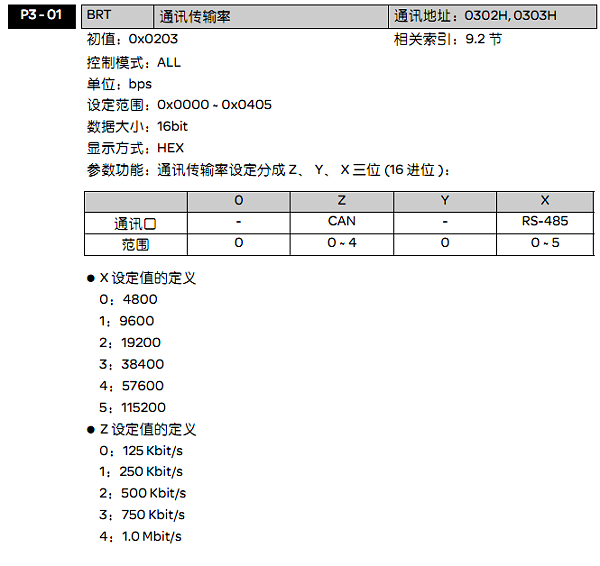

CANOPEN地址定义:P3-05




PLC的参数设定:

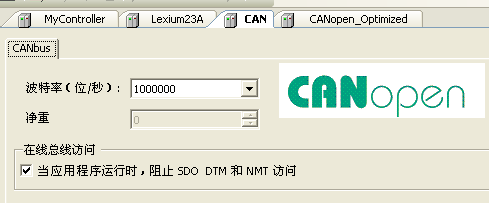

波特率设定




地址设定:




控制状态字:

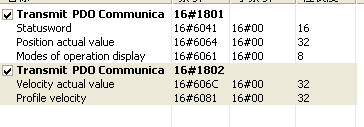

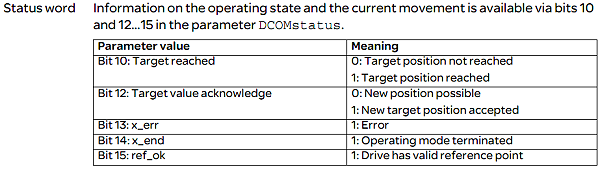

反馈状态字:




实验小结:

1、 要把P1-01设定为CANOPEN模式。


位置模式:

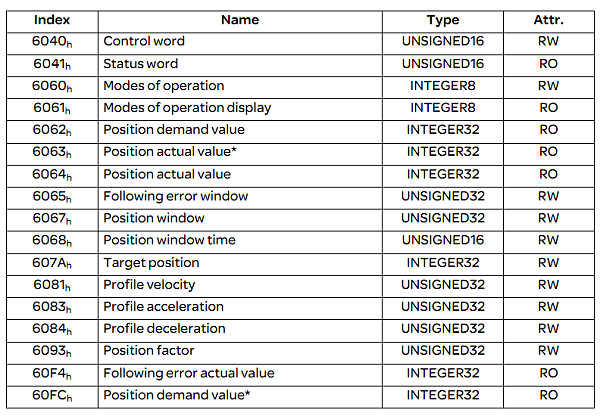

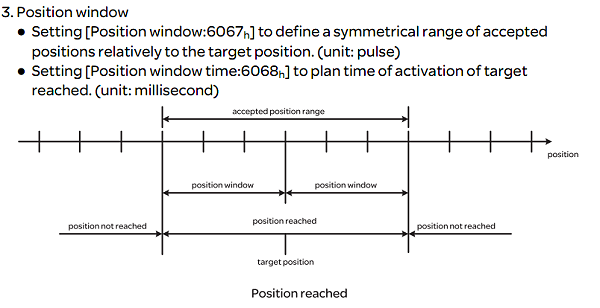

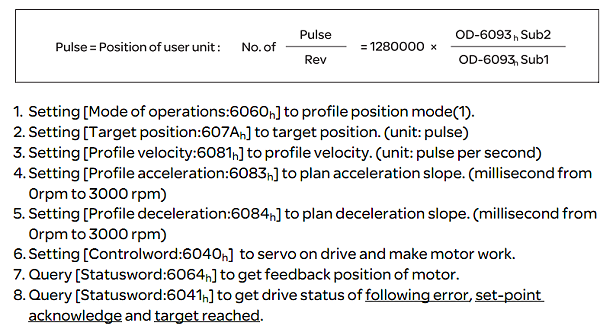

1、选择位置模式6060H为1,然后设定目标位置607AH,速度,加速度,减速度,写控制字。

写控制字6040H,状态返回6041H.

0                 250H

6                 231H

7                 233H

F                 637H

1F                2237H    伺服在执行中。

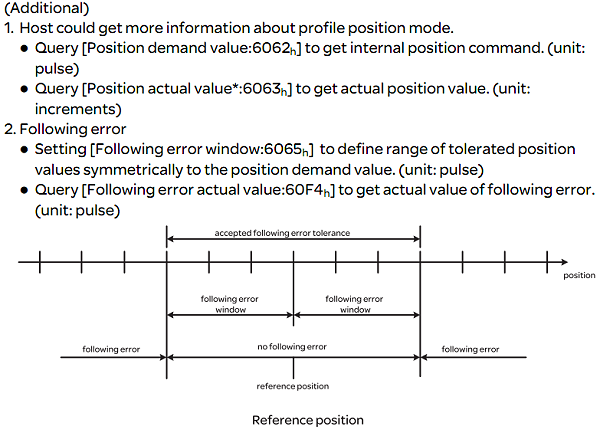

附加信息:








设定参数

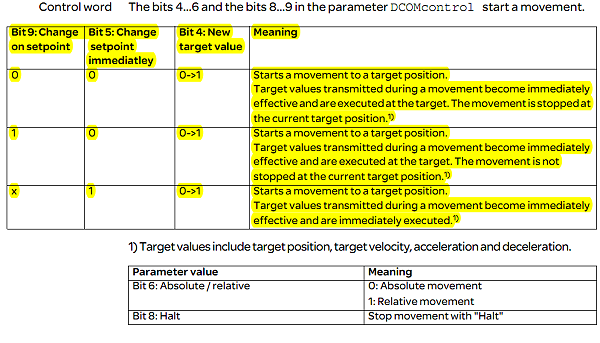

控制字的定义:




状态字:
