基于AS-i总线的施耐德ATV310L变频器特点介绍

2019-11-16 08:56

施耐德ATV310L变频器是适用于物料搬运领域中的分布式变频器,特别适用于当前物料快递企业等的物料搬运领域中的分布式应用场合,特别是输送机和分拣机,针对三相电压为380V(-15%)…460V(+10%)的异步电机而设计,功率范围从0.75至5.5kW,满足大部分场合的需要。它采用高集成度设计、其即插即用的设计理念可帮助用户节省现场布线成本及工程交付时间,具有集成化的功能和宏配置。

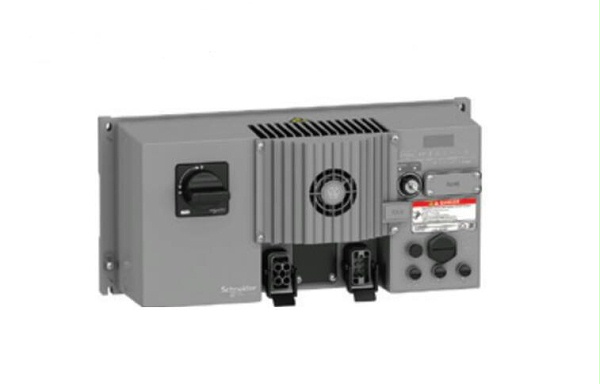

施耐德ATV310L变频器


电机控制功能有:高性能的无传感器矢量控制,标准的V/F2点控制,二次负载的U2/F控制;冷却风扇温度控制;开关频率智能管控;转矩提升;电机降噪;电流限幅;自动直流注入等。

应用功能有:跳频;预置多段速;斜坡切换(线性、S型、U型);寸动运行;加速减速响应速度调节;停车类型选择(斜坡停车、快速停车、自由停车);飞车启动;制动逻辑控制等;

控制功能有:宏配置-启动/停止、本地模式、远程模式;给定通道选择;反转禁止;强制本地控制;客户参数存储等;

保护和维护功能有:过程欠载、过载保护;维护功能:面板密码保护,配置逻辑输入/输出(I/O),配置参数显示方式,逻辑输入状态显示,关键参数查询,最近4项故障显示、出错日志。

应用环境:ATV310L 全系列变频器满足国际标准IEC/EN 61 800-5-1 和IEC/EN 61800-3,符合环境保护相关规范(RoHS, WEEE)。创新的冷却风路设计提高电子系统的可靠性,电路板加强涂层处理,避免腐蚀,运行于45度无需降容,保证在炎热夏天的应用。IP54高防护等级,有效防尘及防溅水。

适用性和性能:针对不同种类的电机及各种严苛的负载应用,ATV310L 提供可靠的起动及制动转矩。

ATV310L变频器标准配备AS-i通信协议,可通过变频器上的M12 AS-i端子进行连接。通过AS-i通信协议,可实现逻辑输入输出控制、速度频率控制、变频器状态监视及报警信息监视等。关于AS-i通信的更多功能配置(地址、单/双工模式等)信息,请查阅ATV310L 用户手册。

用户可通过AS-i地址配置端口或面板参数设置对AS-i进行站号设定。下面额外介绍一下AS-i总线: AS-i(actuator sensor interface)是传感器/执行器接口的缩写。

AS-i是一个工业现场总线解决方案。在诸如输送机控制、包装机或生产线等物流自动化应用中使用传感器作为过程控制的”视觉和听觉"是无处不在的。 AS-i总线使靠近现场的简单模块(传感器、执行器和操作员终端等)能够连接成最底层控制系统,这是自动化技术的一种最简单、成本最低的解决方案。 成本优势是非常可观的。例如,根据德国慕尼黑工业大学的研究结果,在一个铣床上采用AS interface 后,可以节约至少25%的安装费用。尽管采用AS interface 模块的初始成本比较高,但通常获得15%~30%的成本节约是没有问题的。

AS-i信号非屏蔽,信号和电源传输在同一根电缆上,安装迅速,没有屏蔽层,系统长度小于100米时,不需要总线终端,是最简单高效的总线之一。这种解决方案的优点有:①、灵活的系统结构,很容易增减设备;②、与传统接线相比,调试更加方便;③、数据集中处理;④、由于接线减少,故障率降低;⑤、故障处理更加优化,可靠性提高;⑥、维护成本低。

采用施耐德的PLC M251 通过ASI-EthernetIP网关和ATV310L通讯,可以实现对ATV310L远程分布式控制,这也是比较适用用物料搬运行业的一种应用。该应用具体配置的硬件和软件为:

 1、PLC:M251 固件版本 V4.0.6.37或以上,软件:SoMachine V4.3 提供Ethernet/IP网络接口、编程控制AS-i从站设备。

2、网关:德国Bihl_Wiedemann公司 BWU3736,带有液晶显示屏,菜单式操作、可实时监测从站状态、故障诊断和显示、方便查找故障。

3、变频器:施耐德ATV310L。

4、穿刺模块:德国Bihl_Wiedemann公司 BW3246。

5、ASI总线:德国Bihl_Wiedemann公司 BW2756,双芯非屏蔽电缆,同时传输信号和电源、采用穿刺式连接,防护等级IP67、电缆反极性设计可以防止接线装反。

6、ASI电源线:德国Bihl_Wiedemann BW2757

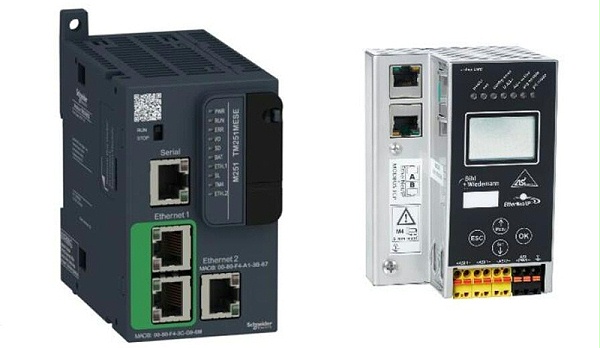

其照片如下所示:

施耐德ATV310L变频器配置

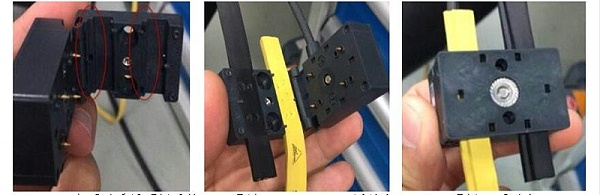

7、穿刺模块+ASI电源线+ASI总线,由于电缆合底座的造型,安装具有唯一性,不会将极性混淆。电缆橡胶本身有自愈特性,穿刺后的绝缘防护等级仍能达到IP67,防水、防尘、防油、防振动,安装简单快速,更适合工业现场的恶劣环境的可靠性和项目实施的效率等要求。穿刺过程及连接好如下图所示:

7、穿刺模块+ASI电源线+ASI总线,由于电缆合底座的造型,安装具有唯一性,不会将极性混淆。电缆橡胶本身有自愈特性,穿刺后的绝缘防护等级仍能达到IP67,防水、防尘、防油、防振动,安装简单快速,更适合工业现场的恶劣环境的可靠性和项目实施的效率等要求。穿刺过程及连接好如下图所示:


也可以采用西门子的PLC 通过ASI-Profinet网关和ATV310L通讯,可以实现对ATV310L远程分布式控制,这也是比较适用用物料搬运行业的一种应用。

该应用具体配置的硬件和软件为:

1、PLC:S7-1200 AC/DC/RLY 固件版本 V4.2或以上,软件:Portal V14 提供Profinet网络接口、编程控制AS-i从站设备。

2、网关:Bihl_Wiedemann BWU2919,带有液晶显示屏,菜单式操作、可实时监测从站状态、故障诊断和显示、方便查找故障。

其他配置硬件如变频器、穿刺模块、ASI总线、ASI电源线等同施耐德解决方案。(以上2方案出自施耐德技术龚子华的相关技术解决方案)方案的软件配置请咨询施耐德或我公司相关人员;

基于AS-i总线的施耐德ATV310L变频器特点就简单介绍到这里,详细信息请见ATV310L产品目录,或咨询相关技术销售人员400-8286-328!
