工业物联网盒子FBox在卷染机集控系统中的应用

2020-07-02 10:39

今天工控专家为大家讲讲工业物联网盒子FBox在卷染机集控系统中的应用,本文中以FBox-WiFi系列为例。应用FBox-WiFi系列物联网盒子可以实现远程更新PLC及人机界面程序,查询分析现场数据,远程维护配置;可以根据收集到的现场数据,做出故障报警,维护预警,有效避免设备的损坏,提升设备的使用寿命。

在使用FBox-WiFi物联网盒子对现场设备进行更新工程文件之前,首先要对其进行配置,最重要的就是配置WiFi连接和端口IP地址。

卷染机集控系统的现场控制柜硬件包括下图中红色圈内的FBox-WiFi物联网盒子,黄色圈内的魏德米勒交换机,蓝色圈内的威纶通触摸屏。通过交换机引出的以太网连接线,连接到车间现场的每台卷染机的PLC和触摸屏上面,这样硬件通路便成功组建完成。

工业物联网盒子FBox在卷染机集控系统中的应用

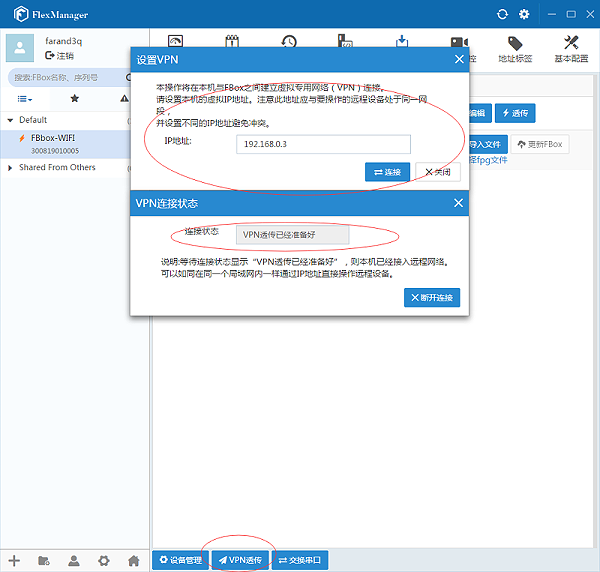

在做好上述准备工作后,现场人员使用手机或路由建立一个WiFi热点,和物联网盒子的配置必须一样,然后FBox-WiFi物联网盒子便会自动连接到网络。其次,远程工作人员使用繁易FBox-WiFi盒子客户端FBoxClient进行工程文件的更新,找到VPN透传,如下图
FBox-WiFi

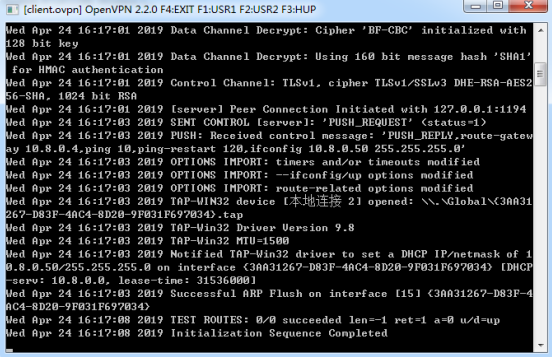

此时,电脑会执行一段透传的代码,如下图
FBox-WiFi

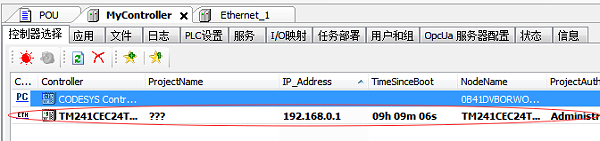

当代码执行完成以后,不要关闭。这时打开自己电脑里的PLC软件,按照正常现场调试一样,扫描驱动并选中,然后点击下载即可,此时和本地连接没任何区别,如下图:
FBox-WiFi

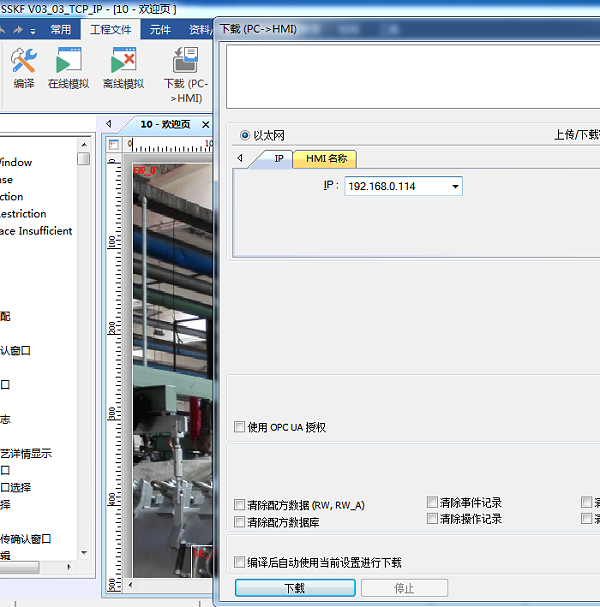

威纶通触摸屏画面也是一样,打开编程软件,打开工程,点击下载,输入现场触摸屏的IP地址,点击下载,等待工程下载完毕即可,同样和本地连接没任何区别,如下图:
FBox-WiFi
