电气控制电路图绘制的一般规则-小课堂。

//www.clersoft.com 2018-08-07 10:18

       1)元件和连接线在电路图中的表示

       电气装置主要由电气元件和连接线构成,因此,无论是说明电气工作的原理电路图,表示供电关系的电气系统图,还是表明安装位置和接线关系的平面图和接线图等,都是以电气元件和连接线作为描述的主要内容。对元件和连接线表示方法的不同,便构成了电气图的多样性。

       ①连接线在电路图中的三种描述方法:多线表示法、单线表示法和混合表示法。每根连接线或导线各用一条图线表示的方法,称为多线表示法;两根或两根以上的连接线只用一条图线表示的方法,称为单线表示法;在同一图中,单线和多线同时使用的方法称为混合表示法多线表示法,描述电路工作原理比较清楚,但图线太多;单线表示法,图面简单,但对某些部分描述得不够详细;混合表示法,兼有二者的优点,在许多情况下被采用。

        ②表示连接线去向的两种方法:在接线图中,以及某些电  路图中,通常要表示出连接线的去向,即连接线的两端各引向何处。表示连接线去向一般有连续线表示法和中断线表示法。表示两接线端子(或连接点)之间连接线或导线的线条是连续的方法,称为连续线表示法;表示两接线端子或连接点之间连接线或导线的线条是中断的方法,称为中断线表示法。

       ③电路图中,对有直接电联系的交叉导线连接点,要用小黑圆点表示,无直接电联系的交叉导线连接点则不画小黑圆点.

       ④电气元件在电路图中的三种表示方法:集中表示法、半集中表示法、分开表示法。集中表示法是把一个元件各组成部分的图形符号绘制成一起的方法。例如,交流接触器线圈的主触头和辅助触点,热继电器的热元件和触点集中绘制在一起。分开表示法是把一个元件的各组成部分分开布置,例如,接触器KM的驱动线圈、主触头、辅助触点,热继电器K的热元件、触点,分别画在不同电路中,用同一个符号KM或FR将各部分联系起来。半集中表示法是介于集中表示法和分开表示法的一种表示法。其特点是把某些电气元件的某些部分的图形符号分开绘制在电路上,并用机械连接符号即虚线来表示它们之间的关系。这样表示可减少电路连线的往返和交叉,便于识图,画面清晰美观。

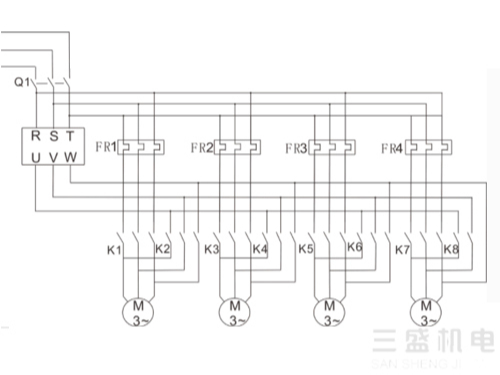

电路图

       2)图幅分区和元件在图上位置的表示方法

       为了确定图上内容(如图形等)的位置及其用途,以便于检修和方便阅读原理图,一些幅面较大、内容复杂的电气图进行分区。图幅分区的方法是将图纸相互垂直的两边各自加以等分。分区数为偶数。每一分区的长度为25~75mm。每个分区内竖边方向用大写拉丁字母编号,横边方向用阿拉伯数字编号。图幅分区后,相当于建立了一个坐标,分区代号用该区域的字母和数字表示,如B3、C4,也可用行(如A、B)或列表示。

       3)注释

       当含义不便于用图示形式表达清楚时,可在图上采用注释。注释可采用两种方式:一是直接放在所要说明的对象附近;二是加标记,将注释放在图面上的其他适当位置。当图中出现多个注释时,应把这些注释按编号顺序放在图纸边框附近。如果是多张图纸,一般性注释放在第一张图上,其他注释则放在其内容相关的图上。注释可采用文字、图形、表格等可以对其对象附加说明清楚的各种可能的形式。

       4)技术数据的表示方法

       当需要在电气工程图上表示出元件的技术数据时,通常采用的方法有,标注在图形符号旁、标注在图形符内、以表格的形式给出。

       5)电原理图中元、器件状态的规定

       ①继电器、接触器在非激励的状态,即其线圈未通电的状态。

       ②断路器、隔离开关等在断开位置。
       ③带零位的手动控制开关在零位位置,而不考虑电路的实际工作状态。
       ④机械操作开关在非工作状态的位置,例如终端开关没有达到极限行程前的位置。
