施耐德变频器ATV320或ATV32系列有6个逻辑输入，即LI1~ LI6，其中LI5可被用于20kHz的高速脉冲输入、通过SW2切换LI6可被用于PTC输入、LI3、LI4、LI5及LI6可被用于安全输入。

施耐德变频器ATV320或ATV32系列还有3个模拟量输入，一个安全转矩停止（STO）输入，2 个配置拨码开关，1个RJ45通信接口和2个继电器输出，其中，1个逻辑输出和1个模拟量输出。

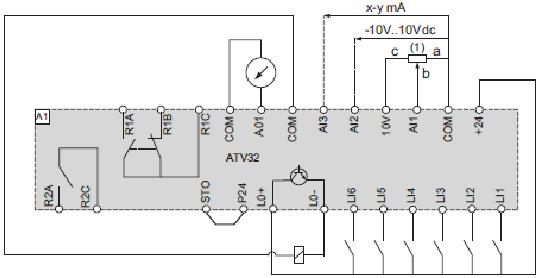

                                                                          源型接线原理图
