台湾威纶MT8101iE触摸屏与PLC通讯怎么设置通讯链接参数?

作者: 无锡三盛 编辑: 来源: 发布日期: 2018.10.25 09:29:00
关于台湾威纶触摸屏的系统参数设置,告诉您。

台湾威纶触摸屏的系统参数设置,是实现台湾威纶触摸屏和PLC通讯的前提,下面就举例介绍台湾威纶MT8101iE触摸屏同时连接三菱FX2N和西门子S7-200PLC的系统参数如何设置。

软件版本:EasyBuilder Pro V5.03.01或更新版本
适用机型:iE系列、eMT系列、cMT系列等等
接下来,大家跟小编一起动手感觉一下吧!

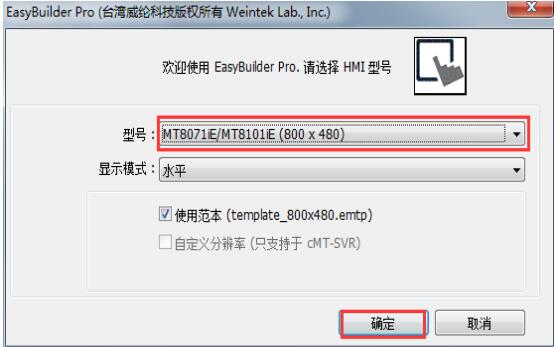

首先,我们一起打开EasyBuilder Pro编程软件,新建一个工程,选择触摸屏型号MT8101iE ,点击确定,完成HMI的新建。

台湾威纶MT8101iE触摸屏的系统参数设置1

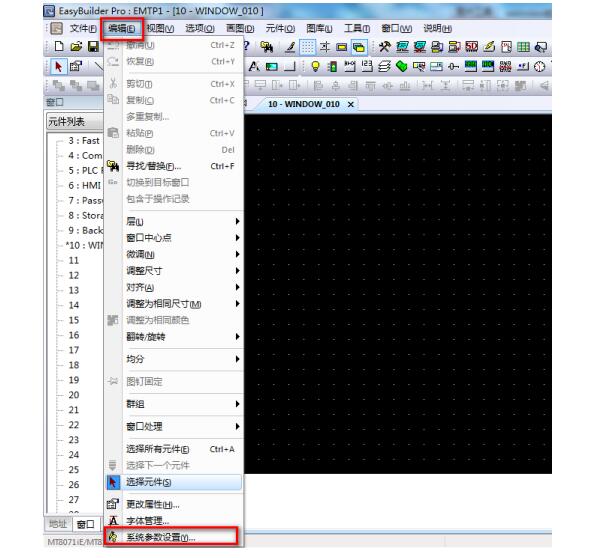

HMI新建完成,会自动弹出“系统参数设置”界面,也可以手动打开,如下图

台湾威纶MT8101iE触摸屏的系统参数设置2

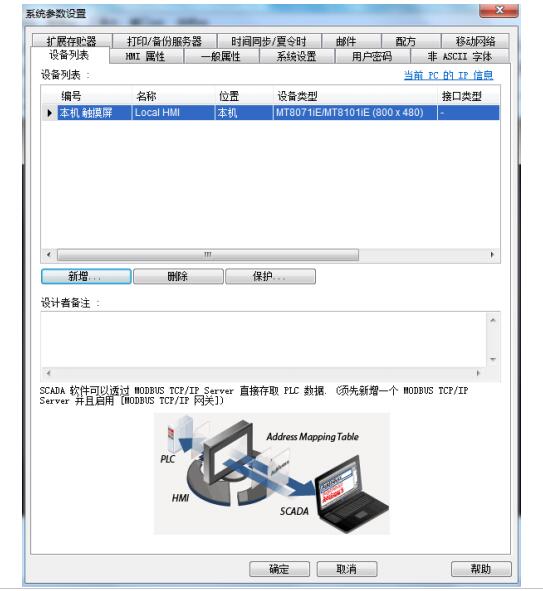

新建完成后,系统参数设置画面

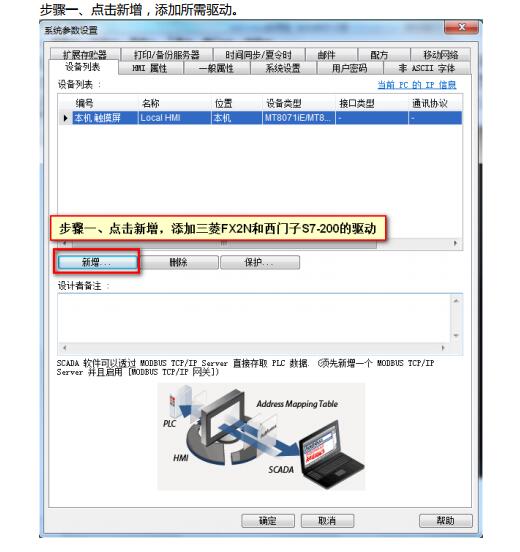

台湾威纶MT8101iE触摸屏的系统参数设置3

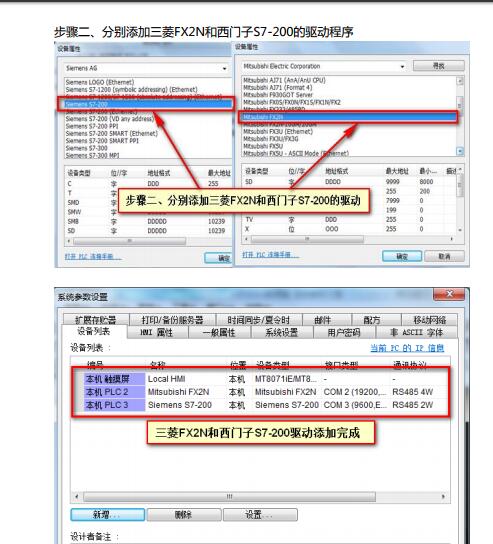

台湾威纶MT8101iE触摸屏的系统参数设置4

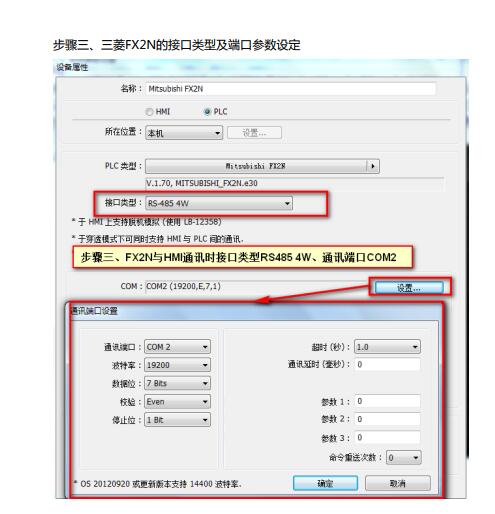

台湾威纶MT8101iE触摸屏的系统参数设置5

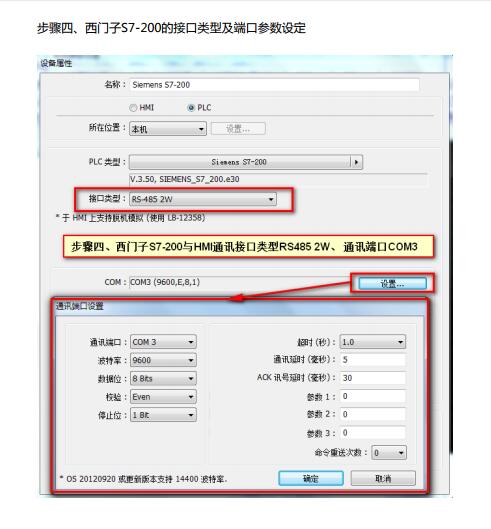

台湾威纶MT8101iE触摸屏的系统参数设置6

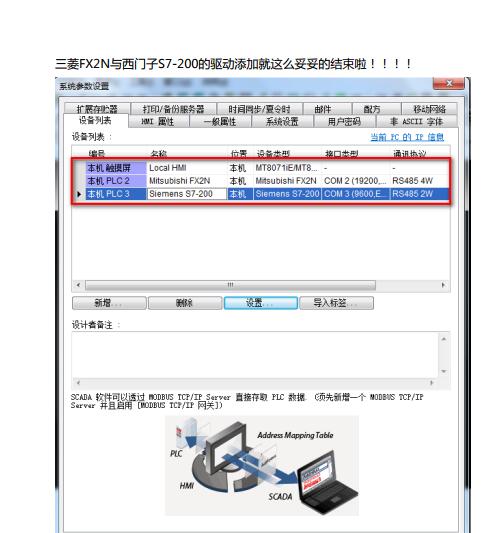

台湾威纶MT8101iE触摸屏的系统参数设置7

台湾威纶MT8101iE触摸屏的系统参数设置8

台湾威纶MT8101iE触摸屏的系统参数设置9

硬件连接、画面编辑后下载至 HMI,就可以实现 HMI 与 PLC 之间的通讯啦!!
通讯连接参数设定就是这么简单!!!你会了么???
