施耐德TM2模块升级,TM2系列模块替换成TM3模块的注意事项

作者: 无锡三盛 编辑: 来源: 发布日期: 2020.03.30 04:50:00

2019年初,收到了一份通知邮件,施耐德电气TM2系列模块产品预计在6月停产,伴随着通知的是 一份《关于 TM2 及 OTB 系列模块产品退市安排的通知》的手册,旨在指导所有的客户平稳升级。我公司根据该手册进行TM2系列模块升级时发现了一些问题,遂根据经验整理出本文,希望其他客户避开相同的问题,顺利完成 TM2模块的升级。

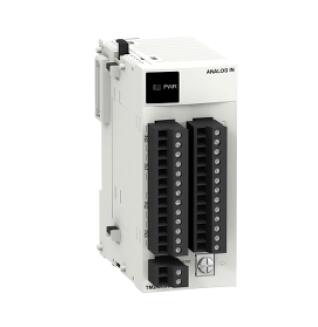

根据《关于 TM2 及 OTB 系列模块产品退市安排的通知》的手册, 有TM2的模拟量输入模块TM2ARI8LT,将由TM3TI8T进行替换。TM2ARI8LT是一个8路的PT100/PT1000热电阻输入模块,精度为12位,有输入数据溢出检测和电线断裂检测; 而TM3TI8T是8路热电偶、热敏电阻和电阻器的输入模块,精度为16位(1位符号位),没有电线断裂检测。从精度上看似乎是可以替代的,但输入类型其实是不同的,无法替代,只能把PT100/PT1000热电阻改为热电偶才行,TM3TI8T可以支持的热电偶类型有K,J,R,S,B,E,T,N,C,热敏电阻有NTC,PTC,电阻器从100欧姆到32K欧姆,从它的规格上可以看出,无论选用哪一种,测温精度均达不到TM2ARI8LT,所以其实这种替代是错误的。

而且就算降低测温要求,把热电阻改为了热电偶,但必须采用绝缘型热电偶(非接触式),而市面上通用的都是接触式热电偶(没有测温温差),两种热电偶外形一样,在实际使用中极易弄错,一旦接错,测量到的温度值就是错误的,极易酿成事故。

TM2 替换为TM3模块

我公司的一位客户为替换TM2ARI8LT,订购了TM3TI8T,在实际使用中遇到了上述问题,技术人员为其制定了详细的替换方案。把TM3TI8T换成了TM3TI4,问题得以初步解决,但因为模块的输入路数减少,而实际输入数超过4路,以及扩展模块数的限制问题(7块),然后把CPU模块换成了带2路模拟量的才解决了问题。

模块替代其实就存在这样的问题,在实际替换时必须要同时考虑使用的类型,考虑使用路数和扩展模块数限制等,合理选择CPU和扩展模块,才能做好替换工作。TM3TI4模块虽然比TM2ARI8LT模块少了1倍的输入路数,但它是唯一的带热电阻输入的模拟量输入模块(TM3TM3模块也可以,但只有2路输入,加1路输出)。

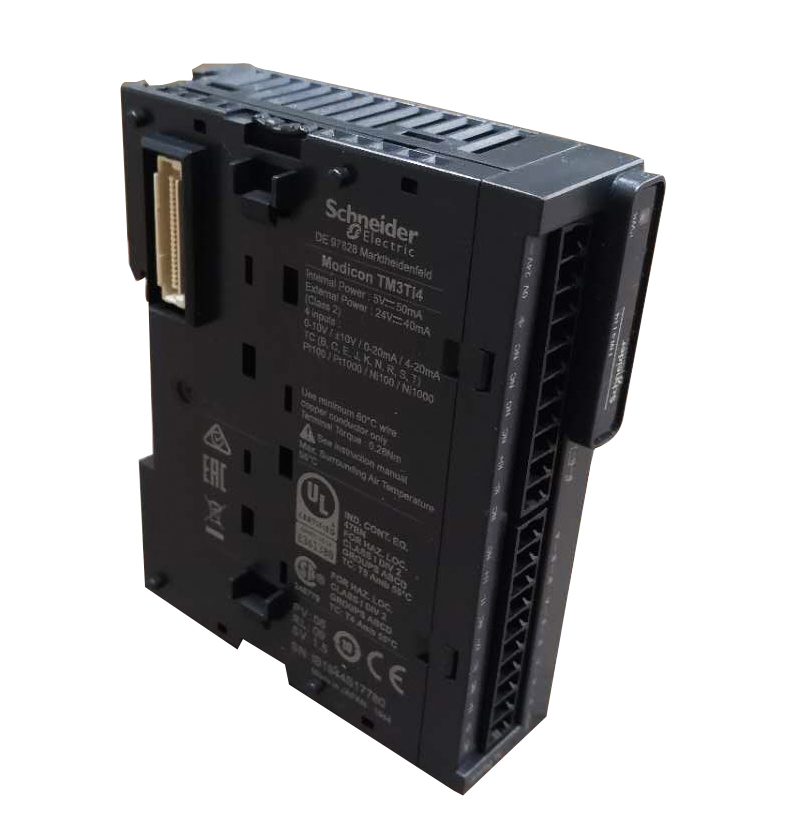

TM3TI4模块是4路模拟量输入模块,它的输入可以是电流(0-20mA,4-20mA),可以是电压(0-10V,-10-+10V),可以是热电偶(K,J,R,S,B,E,T,N,C),还可以是3线制的RTD(热电阻,PT100,PT1000,NI100,NI1000);因此可以认为它的输入类型是非常丰富的,几乎可以满足工业控制的绝大部分要求;而它的精度为16位或15位+符号(65536个点),也是1个亮点,比TM2ARI8LT精度高的多(12位),而且输入转换速度快(TM2ARI8LT采样持续时间是每通道320毫秒,而TM3TI4是100毫秒);连接类型没有变,还是有2种:可插拔螺钉端子块(TM3TI4),可插拔卡簧端子块(TM3TI4G),接线就不用改变,原来采用什么接线方式,替换还是采用原有接线方式。

其他规格不多讲了,请参见它的说明书,这个TM3TI4模块才真正是TM2模拟量输入模块的万能替代(路数满足,扩展可以的情况下),并且本公司现有备货,请有需求的客户尽可能采用该类型模块。

当然因为从TM2到TM3,软件必须升级,这是无可奈何的事,也必须要注意的,不能直接拿来使用,程序要升级,要升级,要升级,重要的事说3遍,请亲们务必放在心上,谢谢!
