施耐德起重行业用的变频器如何选型?

作者: 无锡三盛 编辑: 来源: 发布日期: 2019.11.29 10:21:00
施耐德起重行业用的变频器如何选型?施耐德起重行业涉及的变频器主要有3个系列,分别是ATV320、ATV340、ATV930系列。那么这3个系列具体该怎么来选型呢?今天小编的这篇文章就来详细给大家讲讲起重行业都能用到施耐德哪些型号的变频器以及怎么来选型。

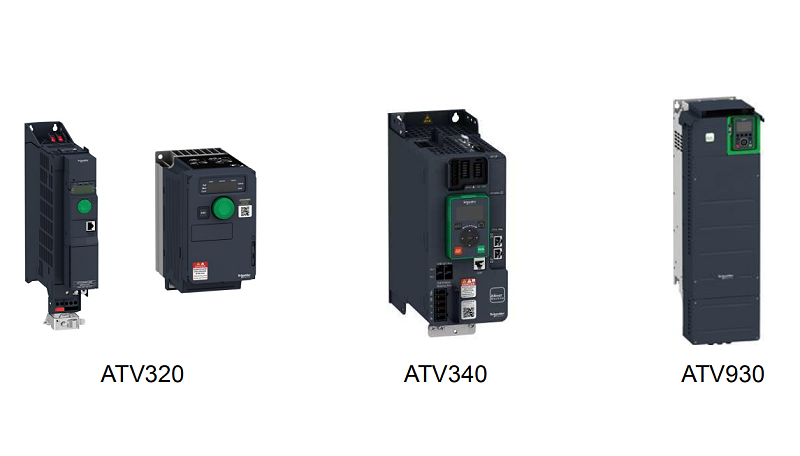

施耐德起重行业涉及的变频器
施耐德起重行业用的变频器如何选型
变频器功率的确定--垂直提升
变频器重载(HD)的额定功率必须大于或等于电机的额定功率。重载是一种应用模式,适用于需要较大过载电流(最高额定输出电流的150%)的应用场合。
必须采用闭环控制模式。需要编码器接口模块。
变频器在重载模式下的额定电流必须高于电机的额定电流。
如果符合以下条件之一,变频器功率需要放大一档选择。
线速度(负载速度)大于20 m/min。
需要使用高速提升功能。

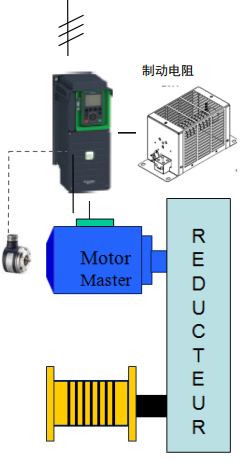

变频器功率的确定--垂直提升
变频器功率的确定--水平移动

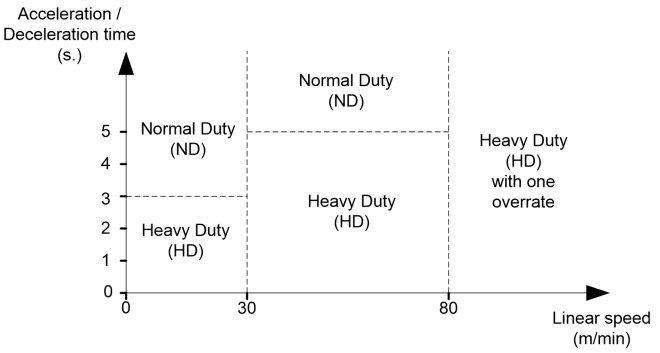

变频器的额定功率必须大于或等于所有电机的额定功率之和。可以根据下图选择变频器额定功率(ND/HD)
根据所选额定功率(ND/HD),变频器的额定电流必须大于电机额定电流之和。
最小线速度(大车或小车的速度)必须高于电机的滑差速度
对于水平运动,开环和闭环都是可以的。如果需要低于电机滑差速度的速度,则必须使用多个电机闭环解决方案。
变频器功率的确定--水平移动
制动电阻的计算确定
垂直运动的制动电阻选型
电阻功率值必须等于或大于电机功率的50%。
电阻值必须高于并尽可能接近变频器最小电阻值。最小电阻值可以在变频器安装手册中查阅。
通过起重机工作循环和机械损耗的精确计算,可以优化功率值。
水平运动的制动电阻选型
电阻功率值必须等于或高于电机功率和的25%。
电阻值必须高于并尽可能接近变频器最小电阻值。最小电阻值可以在变频器安装手册中查阅。
通过起重机工作循环和机械损耗的精确计算,可以优化功率值。
施耐德起重行业解决方案
今天给大家分享的施耐德起重行业用的变频器如何选型就讲到这里了,如果您需要详细了解施耐德起重行业解决方案及产品介绍,可以为您提供定制化支 持,我们有专业的技术团队可以进行定制开发和咨询服务,联系电话:400-8286-328。
