施耐德触摸屏与多台RTC48温控表通过Modbus RTU通讯

作者: 无锡三盛 编辑: 来源: 发布日期: 2019.12.09 09:25:00
很多电气人员在日常工作中经常会需要设置施耐德触摸屏与多台RTC48温控表通过Modbus RTU通讯,那么该如何来做呢?今天小编就以施耐德GXU3512触摸屏和RTC48温控表通过Modbus RTU通讯为例,为大家讲解非常实用的编程设计知识,希望大家能从中受到启发。

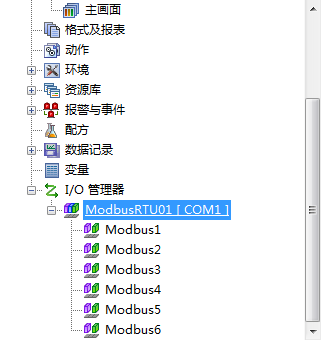

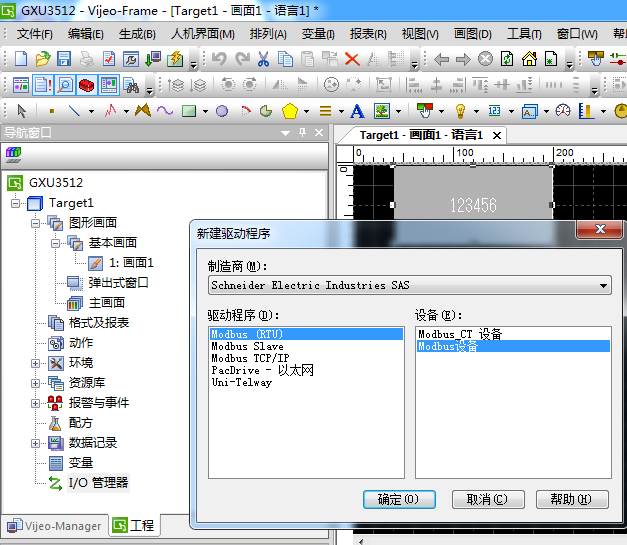

首先触摸屏软件使用Vijeo Designer Basic 1.1编程,新建一个GXU3512的项目,然后如图1所示在I/O管理器上新建Modbus RTU驱动程序,并设置好通讯参数,然后在ModbusRTU01驱动程序上面添加多个通讯设备,并设定好不同的设备地址,如图2所示。

图1

图1

图2

图2

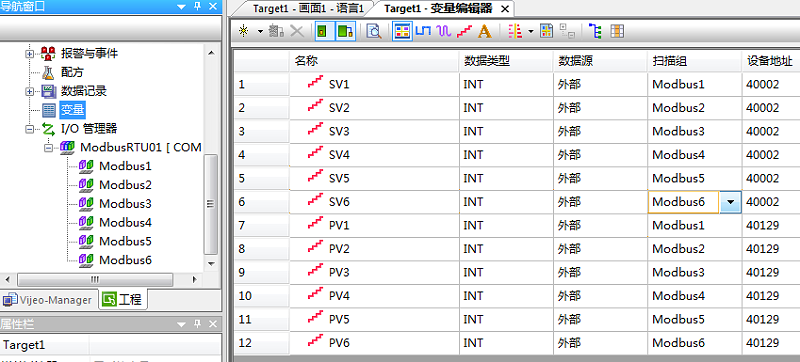

配置好通讯以后开始创建变量,这个变量的地址需要对应到RTC48温控表上面的参数的Modbus通讯地址,SV(设定温度)的Modbus地址为40002,PV(实时温度)的Modbus地址为40129,同时,还要分别选择对应的的扫描组,也就是前面创建的多个通讯设备,如图3。

图3

图3

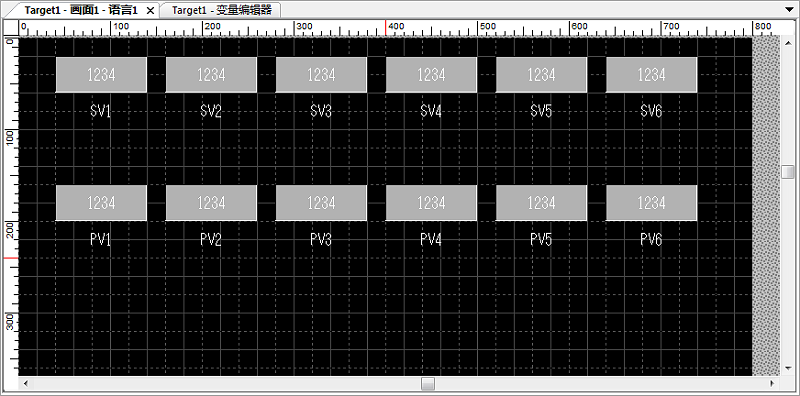

接下来开始做画面,进行温度的读取和设定。只需要在画面上面添加数值显示元件,打开数值元件的属性,在里面关联上前面所创建的变量即可,如图4,默认为只读元件,需要设定温度的只要在属性里面勾选启用输入模式即可。

图4

图4

以上就是施耐德GXU系列触摸屏与多台RTC48温控表通过Modbus RTU通讯控制的基本编程设计过程,希望对大家有帮助,更多技术型文章请关注官网后续更新。
