在生产、生活的实际中，用户用水的多少是经常变动的，因此供水不足或供水过剩的情况时有发生。而用水和供水之间的不平衡集中反映在供水的压力上，即用水多而供水少，则压力低；用水少而供水多，则压力大。保持供水压力的恒定，可使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提高了供水的质量。
图3-1 住宅区恒压供水示意图

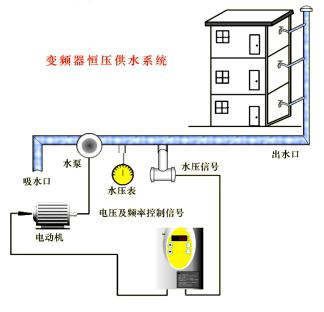

恒压供水是指在供水网中用水量发生变化时，出水口压力保持不变的供水方式。供水网系出口压力值是根据用户需求确定的。传统的恒压供水方式是采用水塔、高位水箱、气压罐等设施实现的。随着变频调速技术的日益成熟和广泛的应用，利用内部包含用PID调节器、单片机、PLC等器件有机结合的供水专用变频器构成控制系统，调节水泵输出流量，以实现恒压供水。变频器恒压供水，如上图3-1所示。

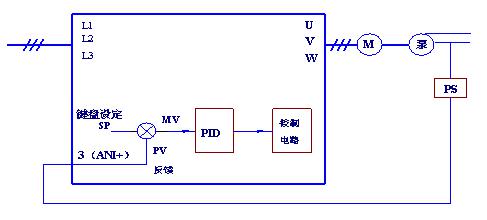

利用变频器内部的PID调节功能，如图3-2，目标信号SP是一个与压力的控制目标相对应的值，通常用百分数表示。反馈信号PV是压力变送器PS反馈回来的信号，该信号是一个反映实际压力的信号。SP和PV两者是相减的，其合成信号MV＝（SP-PV)，经过PID调节处理后得到频率给定信号，决定变频器的输出频率f。当用水流量减小时，供水能力QG＞用水流量QU，则供水压力上升，PV↑，合成信号（SP-PV)↓，变频器输出频率f↓，电动机转速n↓，供水能力QG↓直至压力大小回复到目标值，供水能力与用水流量重新平衡（QG=QU)时为止；反之，当用水流量增加，使QG
2、“一拖多”恒压供水
实际应用中，单台水泵供水一般不能满足用水要求，常用多泵单变频恒压供水。即是“一拖多”控制方案，这种多台泵调速的方式，系统通过计算判定目前是否已达到设定压力，决定是否增加（投入）或减少（撤出）水泵。即当一台水泵工作频率达到最高频率时，若管网水压仍达不到预设水压，则将此台泵切换到工频运行，变频器将自动起动第二台水泵，控制其变频运行。此后，如压力仍然达不到要求，则将该泵又切换至工频，变频器起动第三台泵，直到满足设定压力要求为止（最多可控制6台水泵）。反之，若管网水压大于预设水压，控制器控制变频器频率降低，使变频泵转速降低，当频率低于下限时自动切掉一台工频泵或此变频泵，始终使管网水压保持恒定。
由于“一拖多”变频恒压供水系统需要涉及压力PID控制、工频和变频的逻辑切换、轮换控制、巡检控制等功能，所以需要由专门的程序控制来实现。目前流行的“一拖多”变频供水系统主要由以下3种方式：
1）微机控制变频恒压供水系统

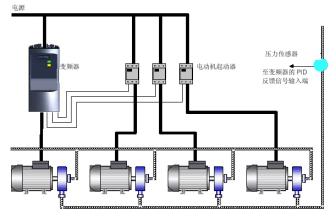

此系统以多台水泵并联供水，系统设定一个恒定的压力值，当用水量变化而产生管网压力的变化时，通过远传压力表，将管网压力反馈给PI控制器，通过PI控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的起停而达到恒压变量供水。微机控制变频恒压供水系统如图3-3所示。
2）PLC控制变频恒压供水系统
PLC控制的恒压变频供水系统与微机控制器类似，所不同的是PLC除了完成供水控制外，还可以完成其他的特殊功能，具有更大的灵活性。
3）供水专用变频器供水系统
采用供水专用的变频器，不需另外配置供水系统的控制，就可完成对由2～6台水泵组成的供水系统的控制，使用相当方便；供水专用变频器=普通变频器+PLC，是集供水控制和供水管理一体化的系统，其内置供水专用PID调节器，只需加一只压力传感器，即可方便地组成供水闭环控制系统，传感器反馈的水压信号直接送入变频器自带的PID调节器输入口，而压力设定既可以使用变频器的键盘设定，也可以采用一只电位器以模拟量的形式送入；这些产品将PID调节器及简易的可编程序控制器的功能都综合进变频器内，形成了带有各种应用宏的供水专用变频器，由于PID运算在变频器内部，这就省去了对可编程序控制器存储容量的要求和对PID算法的编程，而且PID参数的在线调试非常容易，这不仅降低了生产成本，而且大大提高了生产效率。
变频器供水专用变频器框图如图3-4所示。
二、确定控制方案
由于我院实验室中的变频器为通用型，没有多泵切换功能，故我们采用PLC控制变频恒压供水系统。
在加泵过程中,变频器驱动电动机达到额定转速时，变频器内部输出继电器动作，作为一个控制信号将电动机切换到工频电网直接供电运行，而变频器再去启动其他的电动机。以达到电动机软启动和节能的目的，切换过程由PLC控制实现。减泵时，则由PLC控制直接停止工频运行的电动机。采用“启先停”方式。
以电动机M1为例，首先将KM2闭合，M1由变频器恒流启动，当电动机到达50Hz同步转速时，变频器内部输出继电器动作，送出一个开关信号给PLC，由PLC控制KM2断开，KM1吸合，电动机M1转由电网供电。以此类推。变频器继续启动其他电动机。如果某台电动机需要调速，则可安排到最后启动，不再切换至电网供电，而由变频器驱动调速。
在本系统的切换中，对变频器的保护是切换控制可靠运行的关键。系统中可采用硬件和软件的双重连锁保护。启动过程中，必须保证每台电动机由零功率开始升速。为减少电流冲击，必须在达到50Hz时才可切换至电网。KM2断开前，必须首先保证变频器没有输出，KM2断开后，才能闭合KM1，KM1和KM2不可同时闭合。PLC控制程序必须有软件连锁。
变频器有两个模拟输入端AI1和AI2，可让一个模拟输入端用作反馈信号输入，另一个模拟输入端用作给定PID的目标值，这样使得PID的目标值能平滑地随意设定，操作很方便。模拟输入端AI2接入反馈信号0～10V，同时也把反馈信号送给PLC的模拟输入端；给定的PID目标值由AI1端通过PLC的模拟输出输给定。
触摸屏直接与PLC进行点对点连接，通过触摸屏能直接给PLC启/停控制名令以及给变频器提供PID的目标值，同时能直接显示网管的压力值。
