三盛讲堂|工控自动化行业知识普及

作者: 无锡三盛 编辑: 来源: 发布日期: 2020.10.20 03:45:00

屏幕前的你,是否常常对工控领域的专有名词摸不着头脑?对各种电路元件的工作原理也迷迷糊糊?本周小编特别邀请了工控专家来为大家讲一节工控知识普及课,让我们一起开启学习之旅吧!

STEP 1  何为工控

既然要学习工控,那么我们首先要搞清“工控”是啥。工控指的是工业自动化控制或者工厂自动化控制,不难看出,其核心在于实现“自动化”和“控制”。如何实现自动化控制?那就需要使用各种技术,比如计算机技术、微电子技术等,将机械、电子电气 、软件相结合,从而实现自动化、有效率、可控制的生产制造。

工控的含义理解起来有点太宏观了,我们今天就先从工业自动化控制的一个核心组成部分——电动机说起。

STEP 2  电动机

电动机,顾名思义,就是通电以后动起来的装置,用物理学能量转换角度来说,就是讲电能转化成机械能的一种装置。电动机的工作原理是磁场对电流产生力的作用,从而使电动机转动。

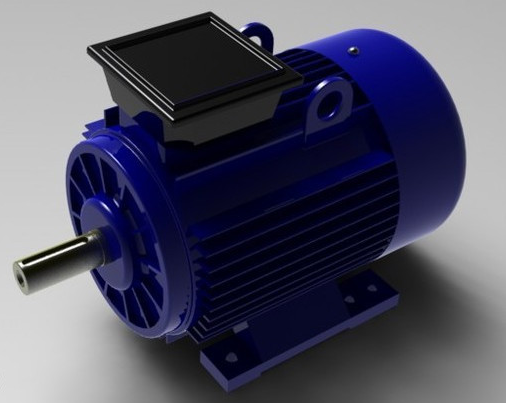

电动机

 电动机



STEP 3 电动机的保护和控制

如今,电动机大规模应用于工业生产,可以说是其中至关重要的组成部分,因而,对电动机的保护和控制就是其中必不可少的一个环节了。试想,万一短路了,电路电流过大,电动机直接烧坏了,岂不就悲催了?下面,就来介绍一下用于保护电动机的三个元器件——接触器、热继电器、断路器。

NO.1 接触器(Contactor)

接触器广义上是电流磁效应来控制触头闭合,从而达到控制负载的电器,当接触器线圈通电后,线圈电流会产生磁场,

产生的磁场使静铁芯吸引动铁芯,并带动交流接触器点动作,常闭触点断开,常开触点闭合,从而控制回路通断。

接触器受外部PLC控制,其中的辅助触头可以传递信号给PLC,告诉我们接触器是否正常工作。接触器通过控制电路通断来控制电动机的工作,是实现对电动机保护不可或缺的元件。

目前,施耐德品牌的接触器是市场上占有率较高的接触器,型号以LC”或者“LP”开头, LC表示交流控制线圈,LP则表示直流。接触器的选型也颇有学问,我们通常会根据常开常闭触电数、额定电流、线圈类型等参数来选择合适的接触器。

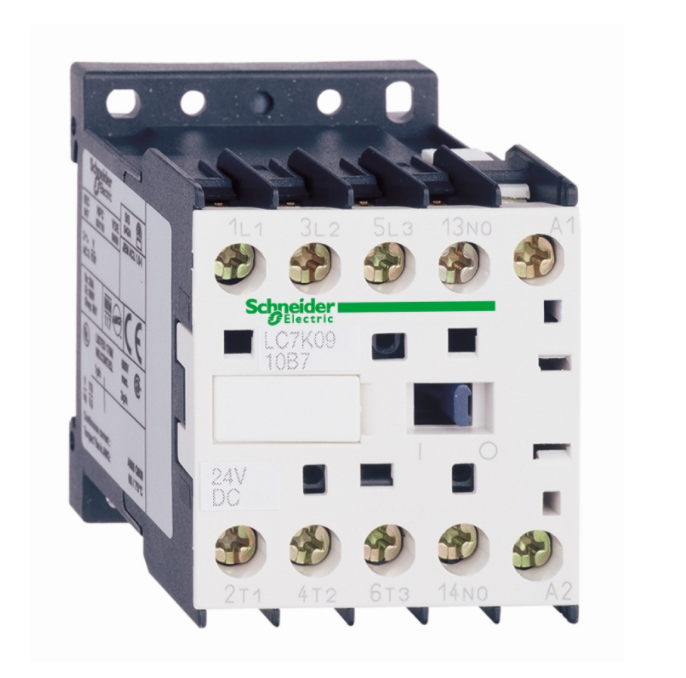

 接触器

施耐德接触器

 NO.2 热过载继电器(Thermal Overload Relay

热过载继电器又称热继电器、热继。顾名思义,它是一种利用电流的热效应原理,为电动机提供过载保护的电器。(实际功率超过额定功率可称为过载)

热继电器通常装在继电器下方位置,其中的常闭触头和接触器的电磁线圈的控制电路串联。当电动机出现过载情况,通过热继电器的电流增大,通过热继电器元件中的电流增大,使其中的双金属片温度升高,弯曲程度加大,推动常闭触头断开,从而断开接触器线圈电路,切断电动机电流,从而使电动机得到保护。

施耐德的热继电器型号通常以LRD开头,在实际操作中通常可以通过热继电器的安装规格、电流规格和脱扣等级等参数来确定使用型号。

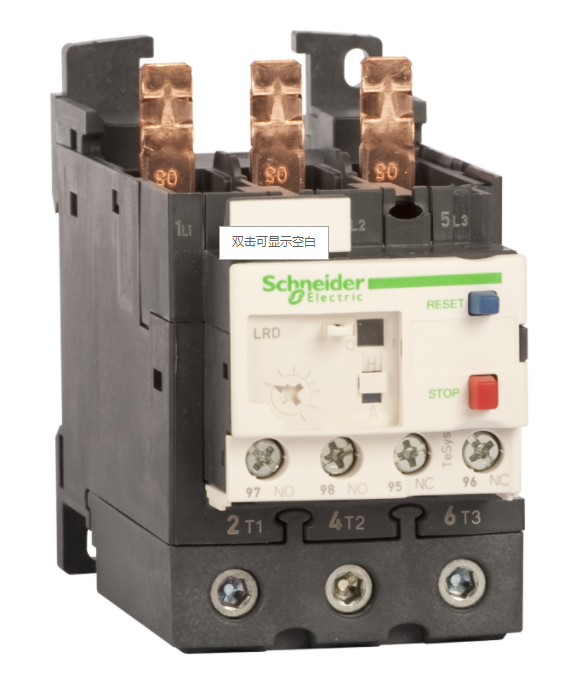

 施耐德热继电器

施耐德热继电器



在实际应用中,为了缩小体积,节省空间,热继电器和接触器常被设计成一个整体,它被称为热磁断路器,俗称空气开关。施耐德的热磁断路器,施耐德的热磁断路器型号通常以GV2”“ GV3 ”“GZ2”“GZ3”开头。

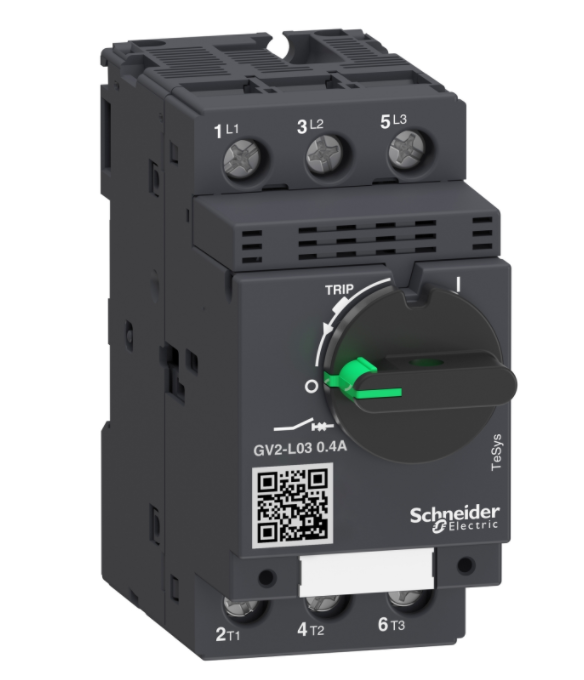

施耐德热磁断路器

施耐德热磁断路器

NO.3 断路器(Circuit Breaker

断路器是一种为电动机提供短路保护的开关装置。当电动机发生严重过载或者短路等故障时,断路器可以自动切断故障电路,防止事故扩大。断路器可以按其使用电压范围进行分类,一般将3kV以上称为高压断路器,3kV以下则为低压断路器。和接触器不同,断路器不直接受PLC控制,它常常用于检修,可手动开合,控制电路通断。

说到断路器,就不得不提起施耐德的osmart系列。施耐德osmart系列小型断路器以其紧凑的结构、简洁的设计、良好的绝缘性深受机器制造商们的喜爱。这个系列的小型断路器以“C32”“C65”开头,并且可以通过极数、脱扣曲线类型、额定电流等参数来确定使用型号,简单易用。

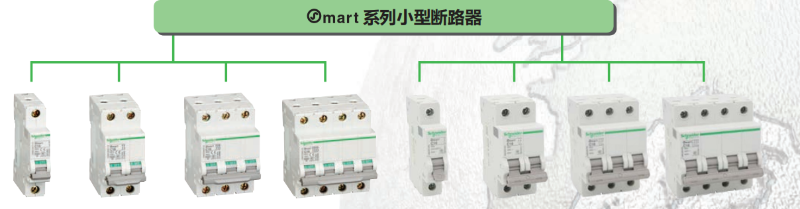

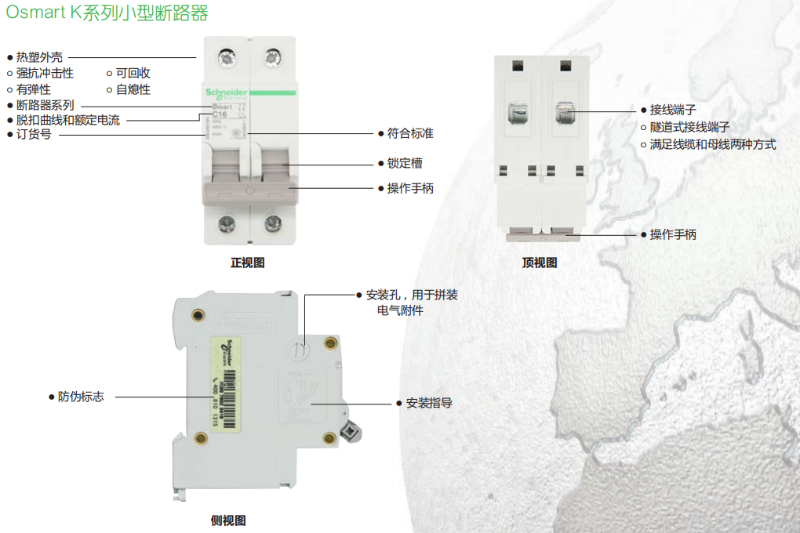

 施耐德osmart系列小型断路器

施耐德osmart系列小型断路器



本周的工控知识课堂就讲到这里,关注官方微信公众号,关于电气和自动化的知识疑问都可以在这里找到专业答案。我们下周再见~
