Hello ~亲爱的小伙伴们，又到了学习工控的时间啦，之前我们讲到了对电动机的保护，断路器、接触器、以及热继电器的协同工作，使得电机能够安全稳定地启动和运行。然而，当电机的安全性得到了保证后，另一个现实的问题又出现了，在不同的应用场合下，我们对电机转速的需求都是不同的，如何才能实现对电机转速的调整呢？如何能够尽量精确地达到我们想要的速度呢？针对这些问题，变频器应运而生。今天，我们就来谈谈关于变频器调速那些事儿 ~ （以施耐德变频器为例）

变频器（Variable-frequency Drive ， VFD ），顾名思义，就是通过改变电源频率的方式来控制电动机速度的设备。变频器内部主要由整流器、滤波器、逆变器、制动单元和驱动单元组成。变频器工作时，其中的整流电路将输入的交流电转换为直流电，直流中间电路对整流电路进行平滑滤波，最后逆变电路再将直流电再变换为交流电。变频器可以调节输出的交流电的频率，从而达到调节电机的转速的控制。

变频器的调速方式有很多种，我们今天就来介绍一下最常见的三种：多段速调速、模拟量调速和通讯调速。

多段速调速（开关量调速）：通过变频器上的输入输出点通断的组合，设定多种频率进行调速。两个点可以设定4 个频率，即 4段速，三个点就是8 段速， 4 个点就是16  段速。输入输出点的通断往往是由 PLC 的输出点或者外部继电器回路输出信号来控制。但是，多段速调速方法给定的频率非常有限，局限性很大，而模拟量调速则可以很好的弥补这个缺陷。

模拟量调速：PLC 的模拟量输出模块或者是仪表的输出模块向变频器输出模拟量信号（通常为 0-10V的电压信号或者 4-20mA 的电流信号），变频器的模拟量输入接口在接收到了这个信号后，就按照它来运行调速。一般模拟量信号的精度都至少有 10位，也就是说可以将 0-10V的电压信号或者 4-20mA 的电流信号分为 2¹⁰ 份，这样调速也就平稳多了。

通讯调速：虽然模拟量调速已经比较平稳了，但是对精度要求极高的场合还是无能为力，这时候我们就需要通讯调速来满足对高精度的要求。 PLC 或者上位电脑直接发出数字量转速信号给变频器，避免了模拟量调速中由于 DA和 AD 转换造成的精度损耗。同时，一个主机可以和多个变频器通讯，可以节省很多模拟量模块。

就施耐德变频器而言，它不同系列支持的通讯协议都有所差异，并且每个系列都是针对不同的应用场景而设计的。

施耐德ATV310 是一个主要针对中国市场的变频器系列。这个系列的变频器功率最大到 11kw，适用于简单应用场景。 ATV310 内部软件功能也是很简单的，通讯只支持 Modbus 协议。与ATV310 系列不同，施耐德 ATV320 是一个拥有全球认证的变频器系列，可以销往全球各地。 ATV320 的功率范围更大，最大功率达到 15kw，并且过载能力也更强。并且， ATV320 支持多种通讯协议，包括Modbus ， CANopen ，以及各种以太网协议。

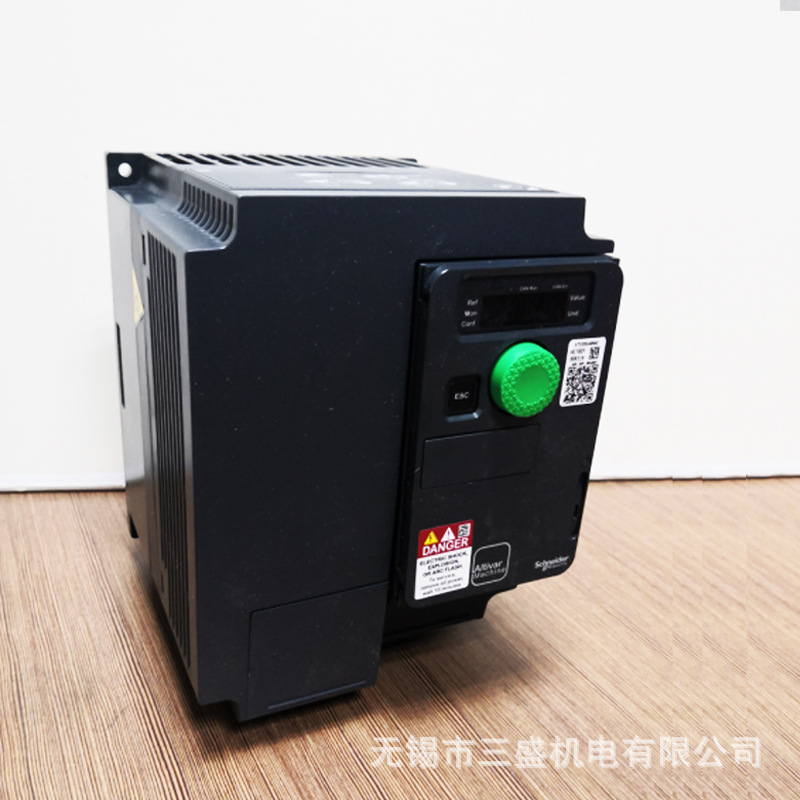

ATV320变频器实拍图

施耐德ATV340 系列功率范围更大，最大可达 75kw 。它的输入输出点更多，并且可以通过插卡来扩展点数。ATV340 在内部软件的控制模式上也体现出其强大性： ATV310 和 ATV320 都是矢量控制模式，而 ATV340 在其基础上又增加了更高级的控制模式——转矩控制。

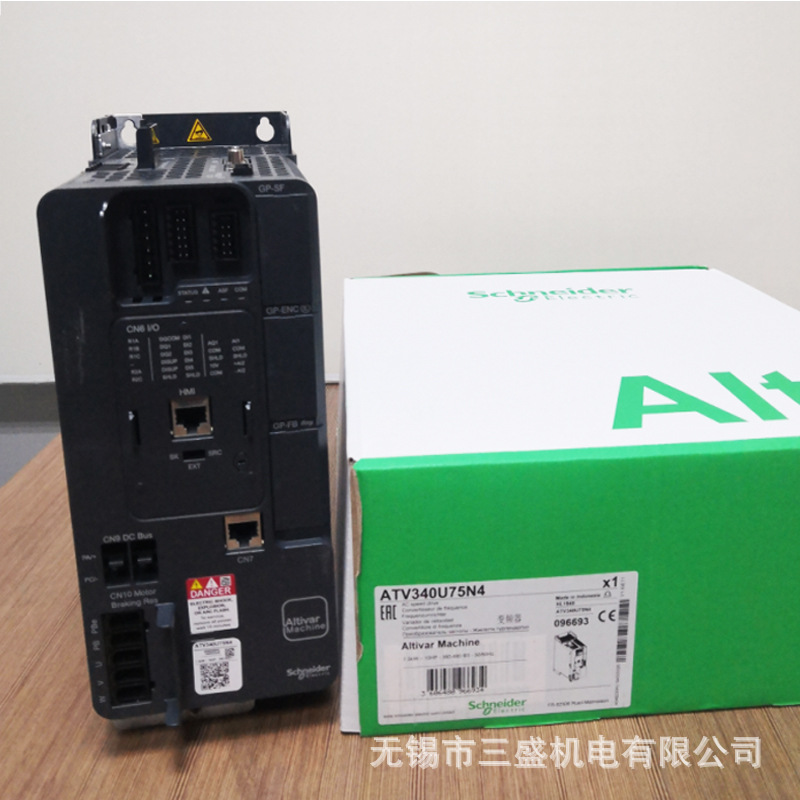

ATV340变频器实拍图

除以上提及的变频器以外，施耐德还有ATV610、ATV630 和 ATV930系列。 ATV610 、 ATV630 主要是流体控制，应用于风机和水泵；而ATV930 则是工程型的变频器。
