PLC工作模式和调试探讨(二)

作者: 编辑: 来源: 发布日期: 2018.03.20 03:58:00

上期讨论中小编简单讲述了西门子S7-200系统PLC的工作模式和调试时要注意的一些问题。长年的PLC的调试经验告诉小编,在运行模式编程这个功能其实是非常实用和方便的,能大大缩短现场的调试时间,小编非常喜欢这个功能,所以挑选有这个功能的PLC,是小编首要选择,其次,PLC是否具有仿真功能,也大大影响实际的调试时间。

小编所在的公司施耐德自动化产品的代理商,其PLC的品种也比较多,小型的有NEZA系列(现已停产多年),TWIDO系列(刚停产,工业现场还有大量使用的),M238系列(也已停产),M218,M241/M251,M258,M100/200等系列是现在施耐德在售,大力推广的。

cp_pic03

NEZA和TWIDO系列的工作模式是一样的,它们没有工作模式开关,一般情况下就是使用编程软件进行模式的切换,并且就2个模式:运行和停止,当然这两种PLC另有一种模式切换方法:即采用配置输入点作为工作模式开关。作为输入点的一种功能配置好,并和程序一起下载到PLC后,编程软件就无法在线进行模式的切换,必须通过对应的输入点来切换,接通即运行,断开即停止。

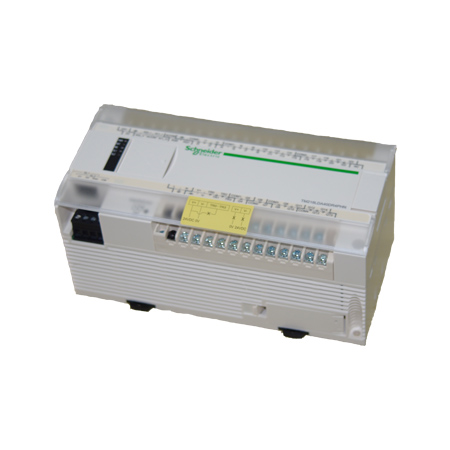

NEZA系列PLC一般应用于简单场合,因此它即没有在线编程功能,也没有仿真功能,程序传送功能也比较另类,下载有PC=>PLC,PLC=>EEPROM,上传有PLC=>PLC,EEPROM=>PLC,程序刚编制完成,需要调试时,只要使用“PC=>PLC”下载程序就行了,一旦调试OK后,必须再使用“PLC=>EEPROM”来把PLC RAM中的程序拷贝到FLASH中,以可以使PLC掉电也能保持程序,并且在弹出的选项对话框中勾选”被保护“和”Master”两个选项:“被保护”用来保护PLC的程序,防止被非法上传,“Master”表示PLC每次上电时对RAM和FLASH中的程序进行比较,如果不同,将复制FLASH中的程序到PLC RAM中,并执行该程序(除非有输入配置为工作模式并且输入时断开的)。即使有了输入可配置为工作模式,NEZA PLC 在某些状态下也会变成停止状态,导致要到现场重新联机再运行,该PLC工作不是非常可靠,问题比较多,调试也比较不方便,停产是必然的。

TM218-1

TWIDO系列PLC相比NEZA系列,要好的多了,它有在线编程功能,也有仿真功能,当然这两种功能比较弱。在线编程功能必须保证有足够的程序存储空间,否则无法进行在线编程,而且该PLC的存储空间真不大,当然它可以外插一个存储单元进行扩展它的程序空间,其实也是有限的,我司有一个变频卷染应用程序,程序比较大,同时有CANOPEN总线的应用,配置占用较大的存储空间,随着功能的完善,程序容量渐渐变大,该PLC渐渐就力不从心,调试程序就变得闹心,费劲啊。在线编程时,PLC需在在线状态下,每修改一个梯级,再点击其他梯级时,自动把程序更新到PLC中,比较方便,不过传送时间比较长,同时会影响到CANOPEN通讯等,不建议常用。仿真功能同样不是很强,如果软件安装的不是很好,或电脑中按照了什么其他软件产生了冲突,那么仿真功能就会失效,而且你不知道哪里出了问题,仿真就是无法实现,说到底也是一个鸡肋功能。

201408048T4RR6L4TP

TWIDO 系列PLC和NEZA PLC一样,也会莫名其妙的的进入到停止状态中,即使你配置了输入点进行运行停止控制,如果没有配置输入为运行停止控制,那么现场的PLC一旦停止运行,维护成本就高了。而且如果输入点紧张的情况下,无法将输入配置为运行停止的时候,没有运行模式开关就变成了一个缺憾。相比西门子的S7-200系列PLC,TWIDO PLC没有什么竞争优势了,退市就理所当然的了,何况西门子也已淘汰了S7-200系列,上马了S7-1200/1500系列。

针对这种情况,施耐德又推出了M218,M241/M251等系列,小编认为M238也仅仅是施耐德推出的过渡产品,究竟这几种PLC又有什么特点,优势呢,小编下一期再和大家一起分享。
