电气技术专家教你施耐德变频器ATV320的控制部分接线方式

作者: 无锡三盛 编辑: 来源: 发布日期: 2020.01.13 03:35:00

今天的电气技术专家教你施耐德变频器ATV320的控制部分接线方式。多年从事工业自动化行业,公司技术团队积累了丰富的项目设计、编程、通讯、调试的理论和实践经验。能够为客户提供包括软件编程、过程控制和技术支持等全面的解决方案,并能解决变频器、伺服、PLC、软启动器、触摸屏、编码器等产品在现场遇到的技术难点问题。

施耐德变频器ATV320或ATV32系列有6个逻辑输入,即LI1~ LI6,其中LI5可被用于20kHz的高速脉冲输入、通过SW2切换LI6可被用于PTC输入、LI3、LI4、LI5及LI6可被用于安全输入。

施耐德变频器ATV320或ATV32系列还有3个模拟量输入,一个安全转矩停止(STO)输入,2 个配置拨码开关,1个RJ45通信接口和2个继电器输出,其中,1个逻辑输出和1个模拟量输出。

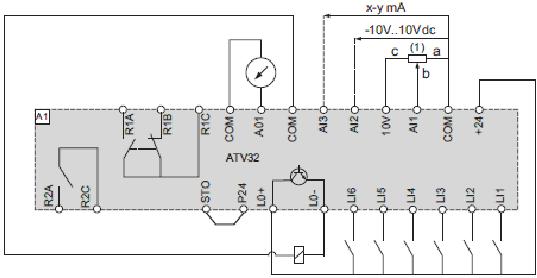

                                       图 源型接线原理图
                                                                          源型接线原理图

是施耐德电气专家级分销商、英威腾电气系统集成商、魏德米勒授权经销商。关注官网,后续还有更多施耐德变频器常见问题解答可供参考,希望能帮助到大家。
